日前 tonymac 網站發表的「2012黑蘋果採購指南」中，特別提到兩張支援 Thunderblot 界面的主機板：GA-Z77X-UP4-TH 與 GA-Z77X-UP5-TH 。其中 GA-Z77X-UP4-TH 已經在台灣開賣，定價是 6990 元，相當於兩張 Z77-DS3H，比國外 Amazon 的 189 美金（約台幣 5,670 元）貴上不少，最高等級的 UP5 TH 也不在台灣開賣，這做法跟 hTC 的有像（賣回台灣次等的，也更貴）。秉持「我不入地獄 誰入地獄」的白老鼠精神，於是把當初只能買到的 H77-DS3H 便宜脫手，再加了些錢弄一張回來嘗試裝黑蘋果。
我先講結論好了...以目前台灣買得到的三張推薦板子：Z77-DS3H，H77-DS3H，以及 Z77X-UP4，買 H77-DS3H 就夠了，或是 Z77-DS3H 用來超頻也行。這張 Z77X-UP4安裝的黑蘋果，問題比 DS3H 還多一點，感到有點失落。
2012.08.21補充：因GA-Z77X-UP4-TH的USB3的支援性不佳，造成爭議，Tonymac網站在8/21將此項目從建議清單移除。
2013.08.15補充：歷經一年的BIOS修正與三方驅動支援，這張板子重回建議清單榜上啦～（網址）

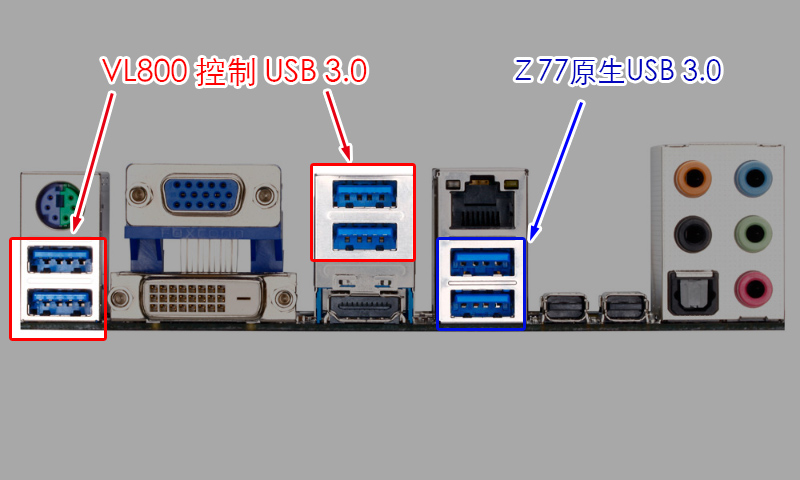

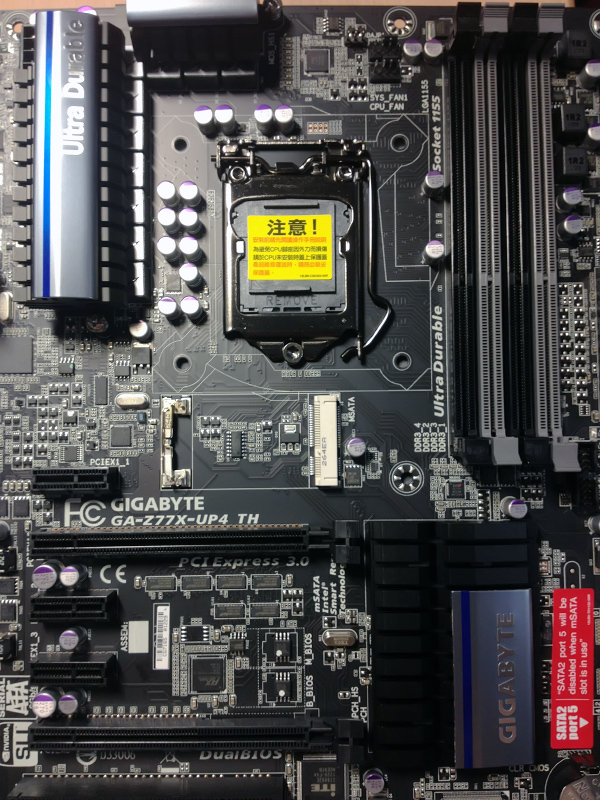

這張用料看起來相當的高檔，官網表示使用了高檔的數位供電，當我收到時拿在手上，這重量差點以為裝了磚塊，我想大概是上頭那幾個厚實的散熱器導致的。大小也比Z77/H77-DS3H 大了些。與一般 Z77 的板子相比，大概就是多了 VIA VL800 控制器組成的 USB 3.0x4（直接建立在主機板背板），以及最大的賣點：Thunderbolt x 2。
VIA VL800 必須在進入 (Windows) 作業系統之後才能夠啓動，所以這 4 個 Port 不支援 USB 開機裝置，剩餘的 Z77 原生 USB 2.0 全得透過機殻拉線才能使用，所以我個人對於這種設計有些意見。既然開機不支援，所以直接建在主機板就顯得不合理，霸佔了主機板後方的位置，因此剩餘的原生 USB 埠都必需使用機殼拉線才能使用，一共是 3 + 1 組總共 8 ports（ 3 組 USB 2.0 共 6 ports 與 1 組 USB 3.0 共 2 ports ），如何透過機殼全數拉岀這 8 個原生 ports，避免浪費，就是個值得思考的問題。
這四個 VL800 USB 3.0 既然相容性沒原生的好，應該要做成機殻拉線，並隨著板子附贈機殻後檔或是前檔（已經賣那麼貴了，且還比國外貴很多），有需要的人自己再去拉來用才對。
（圖片原始來源自 Gigabyte 官網）
Apple 在發表 2012 MBP 時特別補上一句：消費者不需思考哪個是 USB3 埠，插上去就能自動辨識使用。以 MBP 才少少的兩個 USB 埠來說，這句聽起來像是多餘的，但相對於其他廠商產品以教導用戶學會分辨不同規格 USB 埠來說，貼心與簡化的設計相信是消費者更需要的。
而黑蘋果預設不支援 VIA VL800，所以這四個 USB 進了黑蘋果之後全都無法使用，形同廢 Port。除此之外，這張板子的 USB 在黑蘋果下有個大問題，最後會說到。（2013.04.20 新增：本主機板之 USB Port 問題已全數獲得解決，見本文下方說明）
安裝OSX 10.8 Mountain Lion
安裝的方式與注意事項，和 H77-DS3H 都一樣。所以可直接參考：
Multibeast設定：
DSDT的修改：可參考：
DSDT 的修改內容，和 H77-DS3H 幾乎是一樣的，差別在於音效晶片的 layout-id 不同，以及不用再做 AppleLPC.kext 的 DSDT 修正。安裝完成後，除了上述的 VL800 控制的 USB 3.0 無效，其他如內顯/獨顯/HDMI音效/手動睡眠...大多能用。
至於 Thunderbolt 的功能，Tonymac 的說法是原生支援。而 Thunderbolt 包含一個與 Display Port 相容的螢幕輸出，且接頭形式也跟 Mini Displayport 一樣，我用「
Mini Displayport轉HDMI」（
連結）接在 Thunderbolt 上，的確將 HD4000 的畫面成功輸出到螢幕上，也能和另一個 HDMI 搭配做雙螢幕輸出（內顯 Intel HD 4000）。用原廠的「
Thunderbolt 對 FireWire 轉接器」（
連結），也能連接 Firewire 的硬碟外接盒，系統資訊被歸類在「Firewire 匯流排」裝置（ Thunderbolt 還是一樣出現「找不到硬體。」）。不過接上之後得重新開機才會生效，不然會沒有作用（可能是電源的問題），所以看起來應該是「勉強」原生支援了。
而這張板子執行黑蘋果最大的問題是：
1. USB 鍵盤滑鼠必須在開機時就接上（Z77 的 USB2.0），否則進了黑蘋果之後，USB 鍵盤滑鼠再接上也不能驅動（註：這問題在更新 BIOS 韌體後解決）。
2.這張主機版的 Z77 原生 USB 3.0，在黑蘋果下只能支援 USB 3.0 的裝置，也就是說 USB 2.0 的裝置，接在主機板 Z77 原生 USB 3.0 時，是無法使用裝置的。除非進BIOS 將 XHCI 關閉，把 Z77 的原生 3.0 降成 EHCI (USB 2.0)，這樣全部的 Z77 原生 USB 就能正常使用了，不過最高卻只有 USB2.0 的速度，真是頗無言...（我懷疑是這張板子的 XHCI/EHCI 在黑蘋果下無法自動辨識切換，可能需要 BIOS 或 kext 的修正）。
這兩個問題並不會在 H77-DS3H 發生（Z77-DS3H 也沒人反應這問題），所以這張板子的 USB 支援性有些問題。
聽說 USB 的問題過一段時間就可望解決，所以只好再等等了。
2012.08.18 這張板子的後續問題已經開始發酵了。
Suggestions to Replace z77x-UP4
大意就是說，有人開始抱怨，就因為「Buyer's Guide 2012 」這篇文章的推薦，才跑去買了這張板子，結果竟然遇到 USB3 的問題，爬文才知道這問題已經爆了，但該篇推薦卻完全都沒提到這個但書。論壇管理者 thelostswede 的回應是他也不清楚 tonymac 為何這麼做，其他該做的也都做了（除錯/測試/在相關討論中証實），而 USB3 的問題已經確認了，正設法解決中。也有人把這問題反映給技嘉的Support了。
後續如何，讓我們繼續用菜英文看下去...

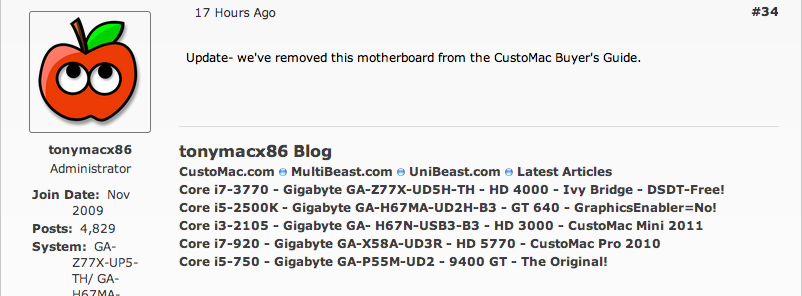

2012.08.21 最後的結果是：因GA-Z77X-UP4-TH的USB3的支援性不佳，造成許多人的困擾和爭議，Tonymac網站在8/21將此項目從建議清單移除了。
不過 tony 也表示：Personally this is not a dealbreaker in my opinion and the board is amazing for OS X, but I can see why people are miffed. 也就是說，他個人認為 USB3 問題，並不影響推薦的意願，但也瞭解也有人因這個問題而不高興。
這下子成了真正的白老鼠了...傻傻地陪這件事情繞了一大圈...
2013.03.21新增：VIA VL800 與 USB3 Port XHCI 修正
這張板子的 USB 問題，如今終於獲得全面性解決了。VIA VL800 的 USB 埠支援開機裝置，且原生 USB3 使用 USB 2 裝置的問題已經有解了。
先將主機板 BIOS 韌體升級到 F9 （
下載），並下載安裝 Zenith432 發表的 GenericUSBXHCI.kext 即可。來源：
詳情：本文章13樓回文。 感謝 am 兄提供資訊！
（2013.04.20新增）：MultiBeast 5.3.0 （
下載，需註冊）新增 Zenith432's GenericUSBXHCI.kext，下載安裝即可。
以上選項如果安裝在 UniBeast USB 上，也能夠讓 UniBeast USB 在 VIA VL800 USB 埠進行開機與安裝 OSX 。
註：目前使用 DSDT 僅只能修正原生 Intel USB 3 無法使用 USB 2 裝置的問題，不能一併解決 VIA VL800 無法驅動的問題（DSDT 修正方式請參考「
黑蘋果二號攻略(2)」(密碼：coqup6eji3)）。所以建議直接採用安裝 Zenith432's GenericUSBXHCI.kext 即可。
2013.08.15新增：I'm Back: Buyer's Guide August 2013
經過一年的時間，BIOS 與第三方 Kext 的陸續支援，這張板子再度重新回到推薦名單榜上啦！
補充：EFI 開機＋同時啟用內顯與獨顯設定
這張板子限定 UEFI 開機，又同時啟用內顯和獨顯時，有一定機率會發生 BIOS POST 畫面結束之後卡住、無法進入開機的情況，推測應該是這張板子 UEFI BIOS 的 BUG。需修改以下設定：
1. 內顯與獨顯設定（已安裝獨顯裝置）。「預設啟動的顯示裝置」改成「IGFX」，「內建顯示裝置」維持「Auto」，影像輸出插在獨顯上。
2. 將「視頻 OpROM 啟動方針」設定為「Legacy First」。
若發現開機過程突然沒有畫面，可能是過程中畫面輸出被強制切換到另一個連接埠了，切換螢幕並嘗試檢視畫面即可。
維修紀錄：
2016.03 開始發生主機板 SATA 裝置會無預警離線的現象，幾乎每天都會，只有 RAID 卡（HighPoint Rocket 644L）上面的 SATA 裝置不受影響。反覆嘗試搞了很多天，反覆重開機、重刷 BIOS 、換掉所有的 SATA 排線，狠下心砸錢換掉電源供應器，有稍微好了一陣子，過幾天又再度復發，最終主機板再也偵測不到任何的 SATA 裝置。
親送
技嘉台南維修，告知是 PCH 故障，好險當初有上網註冊四年保，幾乎快過保了，原片免費維修換了一顆 PCH 晶片（主圖中右下角被散熱片覆蓋的晶片）。這問題在上一代的 P67/H67/HM65/HM67 晶片組出過包還上了
新聞，症狀幾乎是一模一樣，誠心希望這張 Z77 的 PCH 故障只是個案。
RMA 回來之後，截至目前為止（2016.07）這問題沒再發作過，應該是解決了。希望這台黑蘋果還能撐個幾年，現在使用上很注意 PCH 的溫度是否有異常的情況（約 35~43 度之間）。
（2016.03.30 新增）在 GA-Z77X-UP4 TH的 UEFI BIOS 加入 SLIC 2.1 資訊
BIOS 內加入這個東東能做啥？感興趣的人
自己查吧！
1. 下載官網的 UEFI BIOS：目前最新為 F9 版 （下載網址：
GIGABYTE 官網支援）。得到 mb_bios_ga-z77x-up4-th_f9.exe，執行它後自解壓縮，取得原廠 UEFI BIOS 原始檔 z77xup4th.f9 (8,388,608 byte)
2. 下載 PhoenixTool Ver 2.66 版（下載位址：
BIOS 之家）
之後會得到一個檔案 GBT[GBTUACPI_MSFT]2.1-1A9179F1.BIN 。
4. 執行 PhoenixTool 2.66 英文版，畫面如下：
選擇原廠 UEFI BIOS 之後會載入該檔案的相關資訊
點擊 Advantancd ，會先提示有可能讓主機板變磚的危險。按 [是(Y) ]
對照以下設定，之後按 [ Done ]。
(取消 [ Only alter tables in main ACPI module ]，勾選 [ Compress stored submodules when insert new modules ] ，最後按 [ Done ] )
最後按 [ Go ] 。
出現提示，不管它，按 [ 是 (Y) ] 繼續。
之後就是漫長的過程，大約 1~2 分鐘，在原廠 UEFI BIOS 相同目錄下會產生 XXXX_SLIC.XX 檔案。我們一般用 Mod BIOS 來稱呼這種用戶自行修改過的 BIOS 檔案。
5. 將 Mod BIOS ( XXXX_SLIC.XX ) 刷進主機板內。
補充事項：
1. GIGABYTE 有 DualBIOS 設計，萬一刷完後死機了，可啟用 DualBIOS 回復機制，BIOS 回復到出廠時的最初版本。
- 拆掉所有可開機裝置。若有內顯與獨顯，建議先拔除獨顯。
- 關機的狀態下，按下電源鈕並持續按住不放的狀態，約超過十秒鐘後再放開。這個過程中電腦會通電開機，大約 3~4 秒後斷電關機。
- 按一下電源鈕後放開，讓電腦開機，此時應該會聽到電腦風扇全速運轉的聲音。若五秒後自動斷電重開，表示已經進入 DualBIOS 回復流程，螢幕會顯示回復進度。
- 等回復進度跑完，電腦會自動重開機，畫面停留在詢問載入出廠預設值的視窗，表示已完成 DualBIOS 回復流程。
2. 刷 Mod BIOS 時，建議先將獨顯拆掉，使用內顯的環境下操作，等一切完成之後再把獨顯裝上，免得更新完立刻出現黑屏。
3. 開機時同時按住 ALT + F10 會進入隱藏功能，可將 DualBIOS 中當前的主 BIOS （M_BIOS）內容回寫至備份的 BIOS（B_BIOS）內。開機十同時按住 ALT + F11 則是把 B_BIOS 內容回寫至 M_BIOS。不過這兩種方法，都必須使用 PS/2 的鍵盤才能操作，USB 鍵盤不支援。
2019.12.09 新增文章「老主機板 Z77 支援 NVMe SSD」。
2021.10.19 新增：這張板子日前發現無法開機的情形，症狀是過電半秒鐘之後就斷電，懷疑是先前交叉測試時被不良的電源供應器搞掛了。10.12 親送台南技嘉維修中心，10.19 通知返還，説又是 PCH 晶片故障，但這次已經無料可修了。
上網找了幾間「電腦維修」，一聽到是電腦主機板故障就拒絕了。看來這張主機板恐怕是壽終正寢了...
2012.08.11 ~ 2021.10.19
2022.12.03 新增：這張主機板 GA-Z77X-UP4 TH 終於又復活了啦！詳情可參閱文章「
黑蘋果二號復活記」。
2012.08.11 ~ 2021.10.19
