美商蘋果公司於美西時間 2021 年 6 月 7 日早上 10:00 （台灣時間 6 月 8 日凌晨 01:00 ）舉辦 WWDC2021 開發者年會。因 COVID-19 影響，這次和去年一樣，採用線上預錄影片的形式，發表自家產品的作業系統更新版，依出場順序依序為：iOS 15、iPadOS 15、watchOS 8、macOS 12，中間穿插 AirPod、隱私權（中國地區不適用）、iCloud 新服務、健康 app、家庭 app 等獨立項目的介紹，至於 tvOS 這次則不見蹤影。這次的 WWDC 應該算是歷年來最平淡無奇的一次，既沒亮點也沒什麼槽點（槽點在去年已經吐光了），我連 iOS 都沒看完就去夢周公了，隔天上網搜尋懶人包直接看重點，說真的好像也沒啥重點，更新內容著重在提升用戶體驗與各平台之間更深度的融合與整合。

iOS 15 比較令人有印象的新功能是「原況文字」與更新 Spotlight 搜尋功能，說穿了它就是把行之有年的 OCR （文字辨識）與影像辨識，結合 AR 功能做得更直覺好用。把這些功能拆開來看，其實每個項目都有廠商做得比蘋果還好，但全部功能整合在一起讓用戶無痛上手，這點蘋果的確就是強項。

另外，這次 iOS 15 很意外的並沒有放生 A9 CPU 設備，也就是 2015 年的 iPhone 6s / 6s Plus，使得 A9 的機器支援高達 7 年 7 個版本的 iOS (9 ~ iOS 15)，超越 5s 的 6 年 6 版，榮登目前支援最長命的 iPhone 裝置。

macOS 從去年開始對外公布版號不再以 10.x 為原則，直接跳升至 11 ，今年發表的 macOS 新版號是 12。照慣例再找一個加州地點來命名，這次選中一個叫 Monterey （蒙特雷）的地方。爬文了一下，Monterey 位於加州沿海的一個小鎮，過去以漁業出名，19 世紀以來就有大量的藝術家居住，如今以鄰近知名的黃金海岸和文化歷史，逐漸發展為觀光勝地，對照台灣大概就像鹿港的意思。此次 macOS 更新的重點（有嗎？），官方用一個新的名稱來稱呼：「Universal Control」，並直接演釋一段從最右邊的 iPad 拖曳素材，滑過中間的 Macbook，放到最左邊 iMac 電腦內的 Finalcut 影音編輯。

也許大家對這樣的操作並不陌生，但以往這類操作都是一台電腦在三個螢幕中進行，但蘋果演釋的是橫跨三個裝置，用同一組鍵盤滑鼠來實現，意義大大不同。

另外， macOS 終於想到要開放允許其他裝置 AirPlay 到 Mac 電腦了。把 Mac 螢幕當作 iPhone / iPad 的輸出設備的需求跟做法很久以前就有了，以往多半透過 App 實現，記得 iPhone 4s 就可以把畫面 AirPlay 到搭載 10.9 的 Mac 上，現在終於直接內建。只希望蘋果不要限制 iOS 必須多少幾以上，或是 Mac 必須幾年以後的機型。

macOS 12 Monterey 對黑蘋果的影響

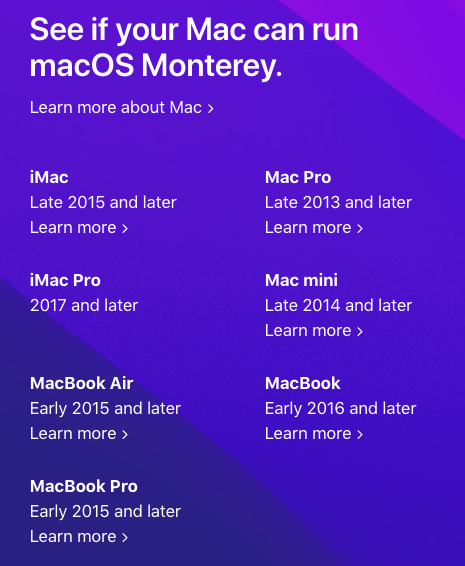

從功能和介面風格上來看，Monterey 相對於前一版 Big Sur 的改動並不大，不過支援的機型卻有些異動。支援 Monterey 的機型如下：

• 2016 Early Macbook 以後
• 2015 Early Makbook Air 以後
• 2014 Late Mac mini 以後
• 2015 Early Makbook Pro 以後
• 2015 Late iMac 以後
• 2017 iMac Pro 以後
• 2013 Mac Pro 以後

和 Big Sur 相比，刪除支援的機型：

• 2015 Early Macbook
• 2013 Mid、2014 Early Macbook Air
• 2013 Late、2014 Mid Macbook Pro
• 2014 Mid、2014 Late、2015 Mid iMac

淘汰的機型還不少，很不幸，我唯一的白蘋果 2013 Mid Macbook Air 中招了。然而，這次的黑蘋果看起來並不像去年那麼難搞。

黑蘋果安裝 Monterey

在 WWDC 第一場發表會結束之後，蘋果公司立刻對開發者釋出 Monterey Beta 版，似乎有不少黑蘋果用戶熬夜不睡，取得 Beta 版第一時間就安裝成功，也有不少黑蘋果以升級方式直上 Monterey 的成功案例。隔天晚上我試著下載安裝也「算是」一氣呵成就成功了。為何說「算是」，是因為第一次安裝時 USB 出現「安裝檔錯誤」訊息，後來換個 USB 埠插就搞定了，嚇出一堆毛，差點以為又卡關了。這時才發現新買的機殼安鈦克 DP502 FLUX 的 USB3 埠不穩，換上舊機殼的 USB3 主板線就恢復正常，看來要跑客訴了。

黑蘋果三號機配置：

• CPU: Intel core i7-10700K with Intel UHD 630
• GPU: NVIDIA GTX 780 / Radeon RX VEGA 56 AIR Boost 8G OC
• 主機板：Gigabyte Z490 VISION G
• 記憶體：白牌 DDR4-2666 8Gx2
• SSD：EZLINK T-34 256GB

安裝方式就不詳述了，全都是老方法：

1. 使用開發者帳號下載安裝開發者描述檔：這個描述檔案不綁定開發者帳號，一般用戶可搜尋看看，已有人釋出。

2. 透過系統偏好設定，下載 macOS 12 Beta 安裝檔。
3. 準備一支 >= 16GB 隨身碟，格式化成 GUID 分割區配置表架構、 MacOS 擴充格式（日誌式），名稱 Untitled
4. 接下來取決於 USB 的速度，製作 USB 安裝碟大約 10 - 30 分鐘。開啟終端機，執行

$ sudo /Applications/Install\ macOS\ 12\ Beta.app/Contents/Resources/createinstallmedia --volume /Volumes/Untitled --nointeraction

5. 製作 OpenCore Bootloader，放入 USB 的 EFI.空間。

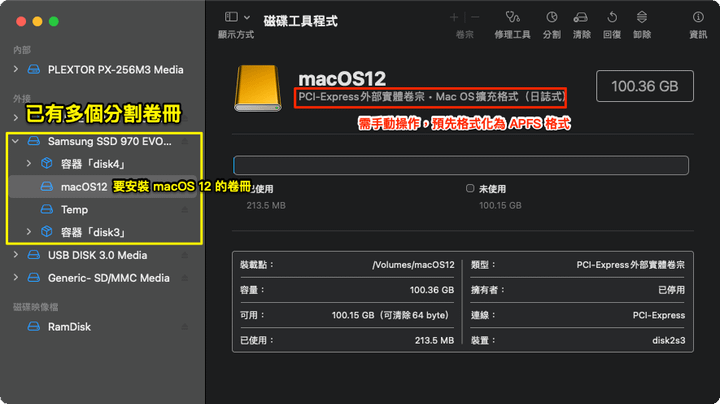

6. 以 USB 開機，依照畫面指示安裝。要注意的是，若要安裝 macOS 12 Beta 的硬碟/SSD 上已有多個分割（例如下圖中，我的單顆硬碟上已經有 disk4 (APFS)：macOS 10.15.7  與 disk3 (APFS)：macOS 11.4，想在 macOS12 (HFS+) 卷冊上再安裝 Monterey），則需手動先把安裝目標格式化成 APFS 之後（意即下圖中 macOS12 (HFS+)  需先手動操作 APFS 格式化）再進行安裝，否則會在第一次重開機之後出現錯誤，導致安裝程序終止。

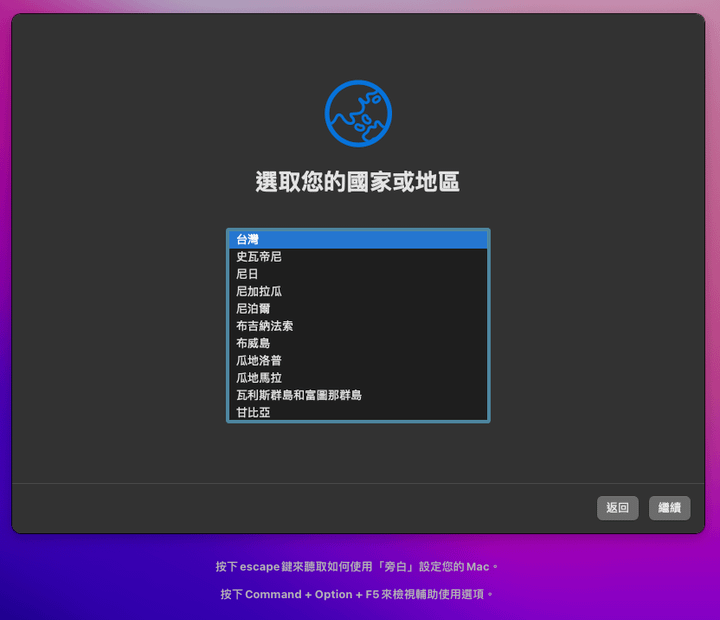

整個安裝程序大約會重開機三四次，基本上安裝程序在第一次重開機後若能自動繼續且順利運行的話，就不須要再人工介入了（跟白蘋果一樣），安裝完成時會停留在選擇國家地區的畫面，後續的系統初始化依照畫面指示就行了。

裝好之後遇到沒有任何聲音輸出的問題，直覺告訴我應該是 AppleALC.kexts 與 Whatevergreen.kexts 不支援新系統的問題，由於不久前才搞定三號機的 HDMI Audio 音效，所以直接的反射動作對 config.plist 胡搞瞎搞了一段時間，直到在 Youtube 上看到有俄羅斯人貼出教學影片，才知道這次又犯傻，繞了遠路。

遇到 AppleALC.kexts 與 Whatevergreen.kexts 不支援新系統的話，只需在 config.plist 內的 NVRAM -> Add -> 7C436110... -> boot-args 項目，加入 -lilubetaall 參數試試。這問題其實在去年 Big Sur 就發生過，如今竟然忘記了。（按：最新版 Lilu.kext 已經內建支援 macOS 12，不需要 -lilubetaall 參數，可自行編譯取）

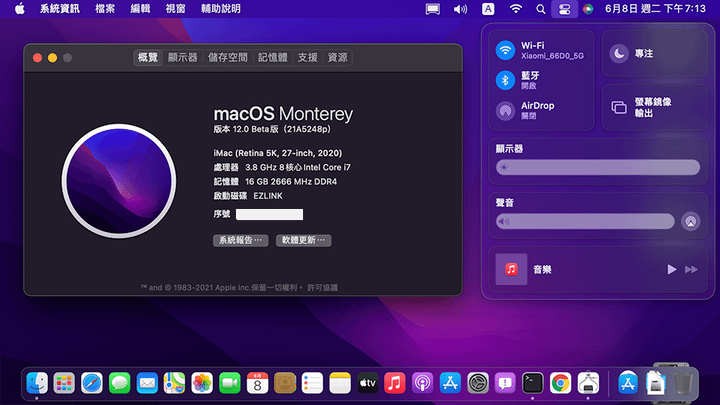

總結是，OpenCore 的設定只需延用 macOS 10.15 和 macOS 11 的設定，再加上 -lilubetaall，就可以在 macOS 12 Beta Monterey 運作。

黑蘋果運行 macOS 12 Beta Monterey 目前遇到的問題：

（一）黑蘋果三號：

雖然驅動大多沒問題，連 RGB 燈號控制也能運行，但是使用 FakePCIID 解決音效與網卡驅動，導致嚴重的問題：

1. 主板有線網卡雖然顯示已驅動，但沒有任何作用。（2022.04.28 補充 ：此問題極可能是技嘉挖的坑，需修改技嘉主機板上 Intel I-225V 的 EEPROM 韌體韌體，詳情請參考文章：【黑蘋果】補完 Z490 VISION G 黑蘋果平台 - 三、Gigabyte Z490 VISION G 的板載網路 Intel I225-V 驅動）

2.非常容易無預警死機、卡機，無法使用。出現以下錯誤訊息：

      Kernel Extensions in backtrace:
         com.apple.iokit.IOPCIFamily(2.9)[6B5B4884-DBF9-3175-9FE1-4EC5CF46EE71]@0xffffff8005b5c000->0xffffff8005b85fff
         as.vit9696.WhateverGreen(1.5.1)[E4323F4D-8808-3F81-9F4E-4315FB0BBC87]@0xffffff80070f0000->0xffffff8007168fff
            dependency: as.vit9696.Lilu(1.5.4)[193F97FB-0E9B-34A9-B92B-6B8D605478B5]@0xffffff8006ee1000->0xffffff8006f0bfff
            dependency: com.apple.iokit.IOPCIFamily(2.9)[6B5B4884-DBF9-3175-9FE1-4EC5CF46EE71]@0xffffff8005b5c000->0xffffff8005b85fff

2021.07.25 補充：經臉書社團的站長提示，三號機發生無預警死機、卡機的原因可能與 FakePCIID.kext 相關。後來列出各種條件組合逐一測試，發現果真如此。

測試之後的結論是：在 macOS 12 Monterey 中，不論是哪一種偽裝 Device ID 的裝置，只要 FakePCIID 成功載入，就會發生無預警死機、關機死機現象。

在先前的三號機安裝建置過程中，在網路上找到使用 FakePCIID 以偽裝 DeviceID 的方式解決 Intel HDMI 音效與主板網路卡 Intel I225-V 的驅動問題，卻萬萬沒想到這個方式不能用於 macOS 12 環境。

所以了，要避免 macOS 12 Monterey 的死機問題，就得避免使用 FakePCIID。（延伸閱讀：【黑蘋果】補完 Z490 VISION G 黑蘋果平台，完美解決三號機 Intel HDMI 音效與 Intel I225-V 驅動）

（二）黑蘋果二號：

• CPU: Intel core i7-3770K with Intel HD 4000
• GPU: NVIDIA GTX 780 / Radeon RX VEGA 56 AIR Boost 8G OC
• 主機板：Gigabyte Z77X-UP4 TH
• 記憶體：美光 DDR3-1600 8Gx4
• SSD：Samsung 970 EVO NVMe

二號機運行 macOS 12 Beta：不需使用 FakePCIID，所以不像三號機那樣出現死機情況，運作相當穩定。

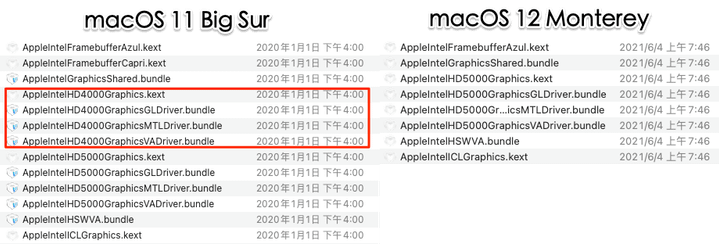

不過 Intel HD 4000 內顯完全無法使用，發現原因是 macOS 12 Motenery 已刪除 HD 4000 驅動，所以 i7-3770K 在 macOS 12 Monterey 必須搭配支援的獨立顯卡輸出。

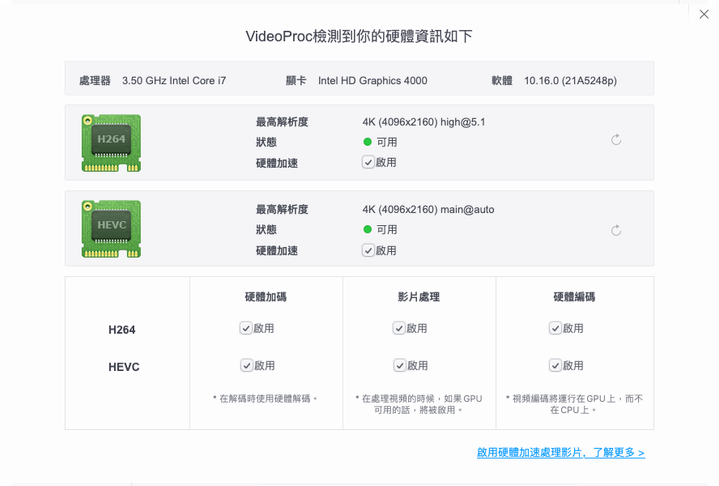

SMBIOS 設定為 iMacPro1,1，在 VideoProc 內雖然有識別出 HD 4000（主機板 UEFI BIOS 設定啟用內顯），但實際上 HD 4000 並沒有驅動成功，硬體加速編碼還是 VEGA 56 在運作，

2021.06.20 補充：已有 Intel HD4000 for macOS 12 Monterey 的 Patcher（下載），修正目的貌似補足 HD4000 的驅動，本人尚未測試。

（三）筆記型電腦 HP Probook 430 G2（2021.08.28 補充）：

• CPU: Intel core i5-5200U with Intel HD 5500
• 記憶體：DDR3-1600 8Gx4
• SSD：Samsung 860 EVO
• 無線網卡：BCM94352HMB (內嵌藍芽 4.0）

經歷數十小時不斷嘗試失敗，近日終於成功把 Bootloader 從 Clover EFI 更換為 OpenCore 0.7.2，成功擺脫被限制於 macOS 10.15 的束縛。接著嘗試運行 macOS 12 beta，沒想到又有問題了，-v 卡在這行：

IOKit Daemon (kernelmanagerd) stall[2], (60s): 'BCM20702A0'

訊息重複了幾次也卡了幾次，等幾分鐘之後終於進入 macOS 12 Monterey ，發現藍芽有問題。調查發現，macOS 12 的藍芽驅動又改變作法，導致非蘋果原廠設備的 BCM 網卡都受到影響，原廠 BCM94360CD (iMac 使用) / BCM94360CS2 (Macbook Air 使用) 等則不受影響。

解決方式：非蘋果原廠的博通網卡的 BrcmBluetoothInjector.kext + BrcmFirmwareData.kext + BrcmPatchRAM3.kext 驅動方式，須改用 BlueToolFixup.kext + BrcmFirmwareData.kext + BrcmPatchRAM3.kext 。由於 macOS 12 仍在 Beta 階段，所以這個方案仍在發展中，藍芽雖可運作但還不到完美（關閉藍芽之後無法再次開啟）。詳情可參考這裡。

暫時解決 BCM94352HMB 藍牙問題之後，HP 430 G2 運行 macOS 12 Monterey 並未發現其他明顯問題。

（四）筆記型電腦 HP Probook 430 G3（2021.09.25 補充）：

• CPU：Intel  Core i5-6200U 雙核心 Skylake
• GPU：Intel HD Graphic 520
• 記憶體：DDR3L-1600 4GBx2 （其中一條使用 430 G2 原記憶體）
• Audio：Conexant 20724 - layout 3
• 有線網卡：Realtek RTL8111/8168
• 無線網卡：BCM94360NG / BCM94360CS2 (內建藍芽 4.0），取代原網卡 RTL8188EE
• 網路攝影機：HP 專用 Webcam，料號 806144-1U0。（自行換裝）
• 指紋辨識：無（指紋辨識按鈕無功能，無內建模組）

這台筆電安裝 macOS 12 Monterey 幾乎是沒遇到啥問題，凡舉 HDMI (Audio) / 板載音效（含耳機埠切換） / 有線網路 / 無線網路 / 藍芽 / USB / 電池電量 / 螢幕背光 / 鍵盤(功能熱鍵) / 內建觸控板（僅支援雙指上下捲動） / 睡眠喚醒...等等等等，基本該有的功能通通正常，真是出乎意料之外，黑蘋果相容性之高實在令人驚艷。（延伸閱讀：HP Probook 430 G3 螢幕改裝升級、無線網卡、近完美黑蘋果）。

問題匯總：mac 12 Monterey 黑蘋果問題（隨時更新）：

1. 黑蘋果運作 macOS 12 beta 所發生的問題重點：

1. 刪除 Intel Graphics HD 4000 驅動。使用 HD4000 的用戶必須另外安裝支援的獨立顯卡（支援獨立顯卡詳情）。
2. 從 Beta 7 開始蘋果刪除了 NVIDIA Kelper GPU 的驅動。換句話說，從 nmacOS 12 Monterey 開始無法使用獨立 N 卡了。
3. 技嘉 Z490 板載 Intel I225-V 有線網卡發生有掛載卻無法運作的情況，需自行刷入修改後的 I225-V EEPROM 韌體。（詳見此文章）。
4. 使用 FakePCIID.kext 導致無預警死機、關機死機，連帶影響使用 FakePCIID 的偽裝 ID 硬體驅動方案，意即 FakePCIID 方案已不適用於 macOS 12 Monterey。
5. 使用非蘋果原廠設備的博通 Broadcom 無線網卡（須搭配使用 AirportBrcmFixup.kext、BrcmFirmwareData.kext 、BrcmBluetoothInjector.kext、BrcmPatchRAM3.kext 的驅動方案 ）受到影響。暫時解法是把 BrcmBluetoothInjector.kext 改為 BlueToolFixup.kext。
6. 從 macOS 12 Monterey 開始，Apple 限制 Intel Mac 搭載 T2 晶片的機型必須達到某種安全等級才能取得系統更新通知。詳情可查看這裡。解決方法可查看這篇文章。

2021.10.26 補充：Apple 公司已於 2021.10.25（台灣時間 10.26 凌晨）正式釋出 macOS 12 Monterey 作業系統，版號 macOS 12.0.1 (21A559)。

2. 收不到更新通知：

綜合起來有以下兩種情況：

(1) 禁用 SIP（參考網址1，網址2） ：開啟禁用 CSR_ALLOW_UNAUTHENTICATED_ROOT (0x800) 與 CSR_ALLOW_APPLE_INTERNAL (0x10) 會影響更新的運作。（使用 CsrDecode 查看禁用 SIP 的細項）。倘若 OpenCore 的 config.plist 內 csr-active-config 不知道要填什麼，就一率填 00000000 即可。

(2) 從 macOS Monterey 開始，Apple 會針對部分機型（內含 T2 晶片）啟用 SecureBoot（參考網址），若未通過安全驗證則不予更新。解決方式為以下兩個方式擇一。

• 以黑蘋果三號來說，使用 iMac20,1 時，OpenCore 的 config.plist > Misc > Security > SecureBootModel 需設定為 j185 。
• 可下載這篇文章 (#1) 內的 BoardIDSkip+VMMPatch_V2.plist ，將 Booter > Patch 的 第 0 項（Skip Board ID check）加入 OpenCore 的 config.plist 來略過系統檢查。

3. OTA 更新出現錯誤而無法更新（2024.08.12 補充）

Apple 官方於數日前發布 macOS 12.7.6 更新，手邊這台 HP Probook 430 G3 的 macOS 12 Monterey 是 12.7.5 版，也有收到 OTA 通知，按下「立即更新」按鈕之後，只跑了一小段進度幾秒，之後就跳出錯誤視窗，導致 OTA 更新失敗。這問題又卡了好幾天，終於找到原因。

這台 430 G3 的 256GB SSD 切出三個分割個別安裝 12 Monterey、15 beta Sequoia、14 Sonoma，每一個分割區約 8x GB，其中 12 Monterey 使用約 40GB，剩餘 4x GB 的空間。後來想到安裝 macOS 13.2.1 Ventura 時發生無法安裝的奇怪問題（第二點），於是把第二個 15 beta 刪除併入 12 Monterey，變成約 170 GB 的分割區之後，OTA 就恢復正常了。

想不到只有 1.5GB 的 OTA 更新，竟然對作業系統的空間大小如此挑剔，真是 OO 你 XX 個蘋果芭樂。

如果真的不想更動分割區的話，實測把 SIP 部分關閉也可以（EX: csr-active-config: <03080000>） 。
