今年七月中時在某報廢場撈到一台筆電，型號是 HP Probook 430 G3，目視外觀還不錯，聽說是螢幕壞了，維修不划算所以報廢了。撿回家後進行逐項檢查，硬碟理所當然被拔走了，其他部件跟周邊都在，通電後螢幕不亮一片死寂，仔細瞧瞧發現隱隱約約還是有畫面，原來只是螢幕背光不亮。HDMI 輸出還是可以運作，隨手抓一顆 SSD 安裝 Windows 10 / Ubuntu 20.04 也都沒啥問題，用 AIDA64 查螢幕編號是 AUO162C，Google 查到對應的型號是 B133XTN01.6 HW1A，解析度只有 1366x768 ，友達製造的 TN 面板。

黑蘋果的部分，在 Github 上已經有人做好這台筆電的 OpenCore EFI 檔案，抓下後填入自行生成的 SMBIOS 序號，macOS 11 Big Sur 就直接開機跑起來了，除了沒 HDMI Audio 音效與理所當然沒無線網路藍芽之外，其他似乎沒什麼問題。

換言之，整台機器只有螢幕背光故障，其他全都是好的。通常來說，只要找到相同型號的正常螢幕替換就能解決。然而原螢幕解析度只有 1366x768 ，所以希望能直接升級成 IPS Full HD 那就最好了。這篇文章內容會包含螢幕升級、網卡更換、黑蘋果、鍵盤、WebCam 攝影機等幾個部分，而「螢幕升級」佔最大篇幅，因為整個過程實在是太坎坷、太靠北了，值得寫篇文章來好好說一說。

文章非常的長，但其實真正的重點並不多。若不想看中間曲折離奇的故事，可以直接滑到文章最底下看重點即可。

ㄧ、HP Probook 430 G3 螢幕維修 + 升級 Full HD （1920x1080）

在台南市區北門路找到一家專修筆電的店家，對方回覆背光不亮極大可能是螢幕故障，必需更換整塊螢幕，維修費用 4,000 元，至於能否升級至 Full HD 店家表示不願協助。其實這價格已經比 HP 原廠維修便宜一大半，但仔細想想還是下不了手。已經領教過 HP Probook 430 G2 （文章）的 TN HD 超渣畫質，實在不想花 4,000 元得到這種結果，所以這條路到這裡就卡關了，升級螢幕的目標只好自己想辦法。

接下來是瘋狂的爬文地獄 Loop，訊息非常的紊亂，歸納出來的結論是，如果想要更換並升級螢幕的話， HP / 聯想「可能」會遇到硬體白名單的問題，其他廠牌只要是 eDP 30pin 都能升級到 Full HD (1920x1080）。然而有關 430 G3 成功升級螢幕的案例，卻是一個都沒有找到，只找到一則不清不楚的臉書貼文。

所以決定賭賭看，上網挑一張 Full HD 的 IPS 螢幕回來更換，萬一真的不成功就轉手便宜賣，虧掉的錢就當做交學費學經驗。萬萬沒想到這是一路蜿蜒崎嶇坎坷的路，搞到後來差點放棄。

在淘寶上找到一家標題有「HP 430 G3 FullHD」的賣場，看一下評價似乎沒啥問題，先透過阿里旺旺跟賣家詢問，賣家一聽到「發貨到台灣」、「故障更換」，就似乎不想賣了，直説我的是「主機板故障」，螢幕換掉也不會修好，接著就已讀不回。

為此又是一連串爬文地獄，總算爬到 eDP 30pin 接口定義，用電錶小心測量主機板的 eDP 的背光腳位有工作電壓，確認「主板+線材」是正常的。

估計是這個淘寶店家可能怕麻煩，而不想賣給我。後來我不管那麼多了，索性直接下單，沒想到淘寶付款認證又出問題，拖了 20 分鐘還沒搞定，竟然冷不防被賣家直接取消訂單，看來對方是真的不想賣給我。搞定淘寶的付款認證問題之後，再次私訊給賣家，低聲下氣向對方保證，不論如何都不會退貨給差評，雙方談好條件之後再次下單，這次店家動作也非常迅速，結帳 10 分鐘內就火速出貨。附帶一提，感覺上淘寶的操作介面似乎越來越不友善，能買得到的東西也越來越少。

短短 5 天東西就收到，按照 Youtube 上的螢幕更換教學，小心翼翼的把螢幕換好。

滿心歡喜的開機，結果....還真的沒那麼順利，實在是一波三折。這張標榜「HP 430 G3 FullHD」的螢幕，換上開機之後， 仍然是國防布一片黑，實在是令人灰心。

不過，這次的情況不同，雖然是完全沒有任何畫面的黑畫面，但是這次新買的螢幕的背光有亮。用 HDMI 輸出操作，可成功開機進入 Windows 或 macOS 系統，背光的亮度也可透過作業系統或鍵盤熱鍵調整，AIDA64 也抓得到這張螢幕，型號為 NV133FHM-N42 (BOE0701)，沒有遇到黑名單的問題，看來這情況不算太糟，勉強算是有點進展。從另一角度來看，神秘貼文提到「430 G3 FullHD」等關鍵字，我仍然堅信 Full HD 一定可行，仔細回想分析自己可能忽略哪些環節。

爬文地獄上網搜尋各種可能結果，找到一個超詳細的螢幕網站，仔細比對原廠故障螢幕 B133XTN01.6 HW1A 和新螢幕 NV133FHM-N42 ，發現了一件事：

兩張螢幕除了解析度不同之外，在 eDP 接口規格也出現 1 Lane 和 2 Lanes 的差異。然而 HP Probook 430 G3 筆電用的是 1 Lane 或是 2 Lanes ，則是完全查不到資料。不過，此時查到另一件線索：HP 另一項產品 Probook 450 G3，也就是同世代 15 寸螢幕的產品，有分成 HD（1366x768） 與 Full HD（1920x1080）兩種版本。

國外有些 450 G3 的 HD 版使用者，想把 HD 的螢幕換成 FullHD 規格的討論。有人說直接更換為合適的 Full HD 型號即可，也有人說線材也要一並更換，資訊也相當混亂。後來在 Reddit 上發現關鍵的成功案例，他明確指出把線材更換為 DD0X63LC110 才成功點亮 Full HD 螢幕。

雖然爬到的是 450 G3 的螢幕升級案例，但我決定賭賭看 430 G3 是否也同理可證，於是不計成本買齊那些在各種 450 G3 的討論中曾出現過的使用線材，在蝦皮、露天、Amazon 等不同管道下單，最後買到 2 條 DD0X63LC320 與 1 條 DD0X63LC110。由於 Amazon 的買家並未依照型號出貨，於是我選擇退貨，商家回覆說明才知道 DD0X63LC030、DD0X63LC310、DD0X63LC320 其實都是相同規格，只因供應商的差異而編號不同。等了近 20 天，三條線材也陸續到貨。

抱定「最後一次、背水一戰」的心情，若是這些線材還是無法成功點亮新買的 FullHD 螢幕的話，我就決定放棄拯救這台 430 G3 了。

皇天不負苦心人，8 月中旬，我和那位 Reddit 的用戶一樣，把線材更換成 DD0X63LC110 之後，終於也成功了。看到新買的 Full HD IPS 螢幕成功點亮的那一刻，簡直比買到 PlayStation®5 還開心，糾結一個月的心情，終於獲得解放。不僅如此，後來還發現支援 Youtube 的 HDR 影片（見最下方 註1），這 CP 值相當划算！

總結歸納一下，450 G3 有兩種版本（HD / FullHD）的產品，Full HD 必須搭配 eDP 2 Lanes 線材，HD 版本則 1 / 2 Lane(s) 皆可，因為 2 Lanes 相容 1 Lane。450 G3 的主機板全都具備 2 Lanes 輸出，搭配的線材則分為 1 Lane 和 2 Lanes 兩種。1 Lane 線材為 DD0X63LC030 / DD0X63LC310 / DD0X63LC320 ，2 Lanes 線材是 DD0X63LC110。然而 450 G3  HD 版出貨時卻不一定全是 1 Lane 線材，有些人的機器是 2 Lanes 線材，所以才會發生升級到 Full HD 時，有的 450 G3 HD 用戶必須連線材都必須一併並更換，有的只需更換 Full HD 螢幕即可。

然而這些資訊並未對一般消費市場公開，所以導致各種說法都有，不全對也不全錯。不過可以從線材的價格上看出端倪， 2 Lanes 線材 DD0X63LC110 的價格明顯比 1 Lane 線材貴一些。

至於 430 G3 主板與 450 G3 是屬於同世代同級產品，主機板也一樣支援 2 Lanes 輸出，不過 430 G3 並沒有 Full HD 版，所以並沒有對應的 2 Lanes 線材，必須使用 450 G3 用的 2 Lanes 線材（DD0X63LC110）才能實現 Full HD 的升級。

也因為買到的螢幕與線材都不是專為 430 G3 設計，所以沒辦法照原本的拆卸方法安裝回去，必須做些額外處理：

• NV133FHM-N42 螢幕外觀尺寸跟原廠的 B133XTN01.6 HW1A 幾乎相同，不過新螢幕沒有耳扣，必須用雙面膠黏回去。螢幕下方的逆變器電路板（黑色那一塊長方形）的尺寸不同，必須對筆電的塑膠 A/B 殼做一些處理，削掉發生干涉的部分，此舉會犧牲某一角落的 A/B 殼的咬合卡準，導致 B 殼與螢幕之間出現較大的明顯間隙。
• DD0X63LC110 是 450 G3 使用的線材，對 430 G3 來說長度不太合適，主機板端長度偏短，所以必須對 430 G3 筆電的 A / B / D 殼做一些處理（分布於下圖紅框的概略位置），盡力削掉一些內部隔間設計來縮短走線的長度。

NV133FHM-N42 這張螢幕為中國廠牌「京東方（BOE）」生產製造，發色很不錯，溫暖飽滿，對比鮮明討喜，更支援 HDR （見最下方 註1），比起 HP 430 G2 那嚴重色偏、發色對比平淡的原廠螢幕，簡直甩過不知幾條街，只是在某些場合中，會出現輕微閃爍的現象，算是缺點。使用約兩天之後，才發現這張新螢幕的右上角有一顆「微亮點」，暗深色背景和背光亮度>50% 兩者同時成立時才會出現，一般情況下不易察覺，算是小小的遺憾。

後來發現有另一條線材編號 DD0X64LC110，是 17 吋 HP Probook 470 G3 使用的螢幕線，推估應該也是 2 Lanes 規格（470 G3 也有 HD+ 1600x900 與 FHD 1920x1080 兩種版本），價格 $9.8 + $0.94(運)，換算不到台幣三百元的更便宜價格，所以又下單買一條來試試。不過賣家以 DD0X64LC010 出貨，實測後一樣可用，只是線材長度比想像中長了許多，必須想辦法在螢幕後方，把多出的線材長度藏起來，但好處是走線路徑比 DD0X63LC110 還寬裕許多，不須削掉原走線路徑的隔板。

二、無線網卡

HP Probook 430 G3 原廠搭配的無線網卡是 M.2 A+E Key 的 RTL8188，不含藍芽，查了一下只支援 802.11a/b/g/n， 最高速度只有 150Mbps，在淘寶上只賣 10 元人民幣，合台幣 50 元都不到，由此可知原廠配的這張網卡到底有多廢，加上黑蘋果也不支援，因此更換無線網卡是一定要的。

上淘寶選購螢幕時，順便也買了一張蘋果拆機卡 BCM94360CS2 + A+E Key 轉接方案，結果又是繞了好多彎路....

由於採購時注意力全放在螢幕規格上，沒注意到筆電的 A+E Key 有長度限制。裝起來之後突出一塊，導致底蓋無法蓋上，不過至少可以用。這張 BCM94360CS2 在 macOS 是 O.O.B ，免驅動，能啟用 Hand off / AirDrop 等蘋果專屬的特殊功能。搞定螢幕問題之後，下了決心不計成本買回幾種轉接卡逐一測試。當然又是一段接一段的悲劇...

A+E Key 反向轉接座：

實裝圖，反向之後一樣也是卡到並突出，底蓋無法蓋上，不過也是可用。

B+M Key SSD 轉接座：把網卡直接裝到隔壁的 M.2 SSD 座。

這就不附圖了。裝是可以裝，底蓋也蓋得起來，但 HP Probook 430 G3 筆電並不支援，系統內完全看不到網卡裝置。查了一下，430 G3 的 M.2 SSD 是 B Key，而這種裝法主機板必須是 M Key 的 M.2 SSD 插座才能支援，且藍芽所使用的 USB 得另外拉線，算是花錢買經驗。

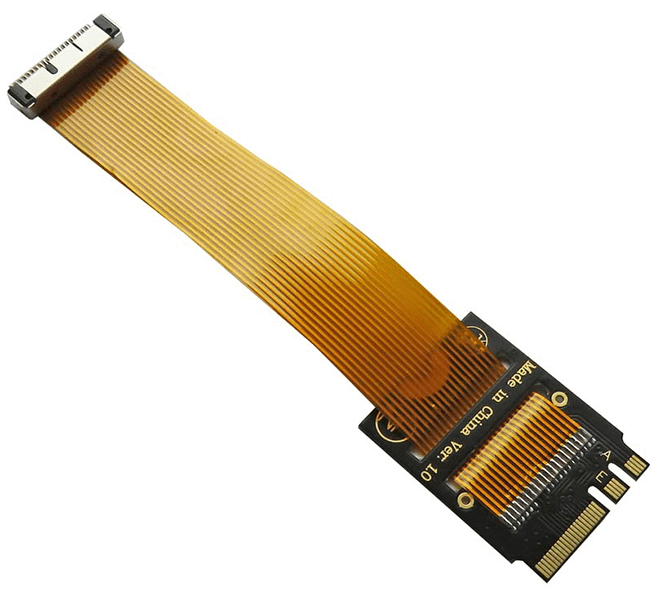

A+E Key 延長型轉接卡（銅製 FPC 線）：這是賣場老闆手工製作的特別版本，據說銅製 FPC 線可將訊號衰減降至最低。

實裝圖

終於把網卡成功移到隔壁的 M.2 SSD 空槽。不過銅製的 FPC 太寬，很不好走線，網卡本體也不容易固定，很勉強才能把底蓋蓋上。

A+E Key 延長型轉接卡 FFC 排線版：

該賣場有分不同的長度販售（5/15/25 公分）。由於賣場強調 FFC 排線有訊號衰減的問題，所以我買的是最短的 5 公分版本，結果又是悲劇一場，5 公分線太短，無法將網卡移到隔壁 M.2 SSD 插座。實裝圖如下：

幸運的是在南一電子買到 7.5 公分的 FFC 排線（同向 24p, 0.5mm 間距），可以把網卡順利移到隔壁沒用到的 M.2 硬碟槽，網卡也能固定，並蓋上底座，感受不到訊號衰減的問題，算是可用的解決方案。而 FFC 線材便宜且相對容易取得，哪天不小心折斷或掉 PIN，再換一條即可。

後來才注意到 M.2 A+E Key 也有 OOB 免驅的黑蘋果無線網卡，分別是 BCM94360NG 和 BCM94352Z。不過在淘寶上似乎只找得到 BCM94352Z，據說 BCM94360NG 雖然在中國生產，但並沒有對中國內部販售。

BCM94360CS2 是 MacBook Air 的原廠拆機卡，理論上相容性最高，價格也比這兩款 M.2 版便宜一半。

2021.09.25 補充：9 中旬時在 AliExpress 上發現某賣場 BCM94360NG 似乎正在折扣中，40 美金左右大約合台幣一千一百多元，而且還免運費（標準運送，大約 20-40 天到貨，依經驗值差不多 19 天），觀察了幾天，9/20 連同其他配件(?)一併下單。過兩天（9/23）網卡賣場主動通知寄台灣可以改順豐運送且不需加價，談妥之後當天發貨，結果 9/25 下午就收到了，速度真的超級快。

BCM94360NG 果然是 O.O.B 免驅，看來無線網卡這關還是繞了遠路。特價後和 BCM94360CD2 相比只需多花近 4 百元，不僅省去一大堆轉接改裝、天線重拉的麻煩，更不需額外佔用 M.2 SSD 空槽，是 M.2 A+E Key 黑蘋果網卡的最佳選擇方案。 這次又遇到相當不錯的佛心賣家，非常棒的一次購物經驗，真心極力推薦！

另外，若遇到 Ubuntu 20.x.x 無法驅動 BCM94360NG 的問題，只需下指令重新安裝驅動即可：

$ sudo apt --reinstall install bcmwl-kernel-source

三、黑蘋果

提到黑蘋果，簡單帶一下這台筆電的規格：

• CPU：Intel  Core i5-6200U 雙核心 Skylake
• GPU：Intel HD Graphic 520
• 記憶體：DDR3L-1600 4GBx2 （一條 430 G3 原配，另一條 430 G2 原配記憶體）
• Audio：Conexant 20724 - layout 3
• 有線網卡：Realtek RTL8111/8168
• 無線網卡：BCM94360NG / BCM94360CS2 (內建藍芽 4.0），取代原網卡 RTL8188EE
• 網路攝影機：無（預留之攝影機孔已遮蔽）
• 指紋辨識：無（指紋辨識按鈕無功能，無內建模組）

納悶的是，這台筆電的原始配備，竟然沒有藍芽和 WebCam ？

由於已經有人把 OpenCore EFI 做好了，這個部分反而最省事，簡單帶過。

• 到 Human7900/macOS-HP-Probook-430-G3-Resources 頁面下載安裝，自行產生 MacBookPro13,1 的 SMBIOS 序號即可使用。
• 可能會遇到部分 USB 埠不動作，或藍芽無法啟動。重新製作 USB Ports Mapping 即可（延伸閱讀：快速且方便定製 USB 映射的方法）。
• 如果沒有 Intel HDMI Audio 音效裝置，則在 config.plist 的設定路徑 DeviceProperties->Add->PciRoot(0x0)/Pci(0x2,0x0)，加入以下 4 個屬性：

			<key>framebuffer-con1-enable</key>
			<data>AQAAAA==</data>
			<key>framebuffer-con1-has-lspcon</key>
			<data>AQAAAA==</data>
			<key>framebuffer-con1-preferred-lspcon-mode</key>
			<data>AQAAAA==</data>
			<key>framebuffer-con1-type</key>
			<data>AAgAAA==</data>

以表格顯示

新增後如下圖：

• 若遇到睡眠喚醒後畫面不定時閃爍的現象，可以嘗試將上圖 DeviceProperties->Add->PciRoot(0x0)/Pci(0x2,0x0) 底下的 AAPL,ig-platform-id 值，改成 02001619 (也就是 16 進位的 0x19160002) 試試。（參考來源）
• 啟用 OpenCore 的 Playchime 功能時，檔案 OCEFIAudio_VoiceOver_Boot.mp3 必須是 48KHz 取樣格式，否則會沒有聲音。啟用 OpenCore 的語音助理時，所有的 .mp3 檔案也必須為 48KHz 取樣格式。（延伸閱讀：【黑蘋果】美化 Opencore 選單介面）
• 加入風扇轉速指示：在 config.plist 的設定路徑 DeviceProperties->Add->PciRoot(0x0)/Pci(0x1F,0x0)，加入以下屬性：

				<key>ec-device</key>
				<string>generic</string>
				<key>fan-count</key>
				<data>AQAAAA==</data>
				<key>fan0-addr</key>
				<data>LgAAAA==</data>
				<key>fan0-big</key>
				<data>AQAAAA==</data>
				<key>fan0-div</key>
				<data>EQAAAA==</data>
				<key>fan0-inverse</key>
				<data>AQAAAA==</data>
				<key>fan0-mul</key>
				<data>vgAAAA==</data>
				<key>fan0-size</key>
				<data>AQAAAA==</data>

以表格表示

如下圖：

（延伸閱讀：黑蘋果時代末期 - OCLP 延命之術: 4.3  HP Probook 430 G3）

黑頻果表現

小贏 HP 430 G2 的 i5-5300U 差不多（2965/5950），略輸 2013 mid Macbook Air i7-4650U （3221/6342）

用 VideoProc 調查，意外發現還有支援 HEVC(H.265) 編碼。（WIKI : Intel_Quick_Sync_Video）。實測 Full HD HEVC 轉檔速度約每秒 30 張，是黑蘋果三號機 i7-10700K 的一半。

個人實測，這台的 macOS 版本可以從 10.12.6 Sierra 一路裝到目前最新的 macOS 12 Monterey，跨度為七個版本，凡舉圖像加速 / HDMI (Audio) / 板載音效（耳機埠） / 有線網路 / 無線網路 / 藍芽 / USB / 電池電量 / 螢幕背光 / 鍵盤(功能熱鍵) / 內建觸控板（僅支援雙指上下捲動） / 睡眠喚醒...等等等等，基本該有的功能通通正常，黑蘋果相容性之高實在令人驚艷。

（補充：現在 2021 年要安裝舊版 macOS 的話，可能會遇到 「This copy of the XXXX... application is damagerd」的問題，需把機器的時間調回過去，指令是 date mmddHHMMyyyy，例如 date 092615452018 表示 2018 年 09 月 26 日 03:45 PM）

硬要揀出問題的話，目前發現 Apple TV+ 的 DRM 內容無法播放，對 Intel iGPU 來說問題無解（從 Big Sur 起，黑蘋果只有支援的 AMD GPU 可以強制啟用）。更舊的 10.11 Capitan 以前的版本也理所當然不支援（6 代 Intel CPU 從 10.12 開始支援）。

（2022.11.12）HP Probook 430 G3 開啟 VT-d 功能

用 Intel ARK 查詢這台筆電的 CPU：i5-6200U 是有支援 VT-d 的功能。不過用 MaciASL 查看 ACPI 內容，並沒有發現 DMAR 表，進 UEFI BIOS 內翻遍所有設定，也找不到 VT-d 的設定開關，換言之 VT-d 的功能被關閉了，而且不能從 BIOS 內啟用。雖然平常使用幾乎沒什麼差別，唯獨 EOS Utility 的 USB 傳檔功能卻因此受到影響，強迫症使然總是覺得有一點不舒服。

所幸這個問題也有解，HP 原廠提供一套管理工具「HP BIOS 配置實用程序」，可以用來開啟被隱藏的功能。開啟 VT-d 的操作方式如下：

1. 下載並安裝 HP BIOS 配置實用程序（英文全名 HP BIOS Configuration Utility，簡稱 BCU）

這個工具僅支援 Windows 版本，所以必須要回到 Windows 環境下進行操作。

下載網址、用戶操作說明

安裝完之後，預設安裝目錄在 C:\Program Files (x86)\HP\BIOS Configuration Utility。

2. 使用系統管理權限開啟 CMD，執行 BiosConfigUtility64.exe /Get:檔案名稱，假設檔名為 config.txt。

該目錄下會生成輸入檔名的檔案，內容即為 BIOS 的所有設定。

3. 以系統管理權限，用文字編輯器開啟該檔案。

4. 搜尋「VTd」，可以找到一個「Virtualization Technology for Directed I/O (VTd)」項目如下：

5. 編輯修改設定檔。設定檔有固定的格式必須遵守。

設定檔的第一行「BIOSConfig 1.0」是重要的識別項目，不可刪除。設定項目前面沒有空白，下一行開始跟隨的設定值必須預留一個 TAB 空格。選擇的設定值前面放上 * 星號，且*星號與設定值之間不能有空格。例如啟用 VT-d 的話在 Enable 前面加上 *，其他沒有要變更的項目可全數刪除，只留下要變更的項目即可。編輯結果如上圖。編輯完記得存檔。

6. 系統管理權限，於 CMD 環境下執行 BiosConfigUtility64.exe /Set:檔案名稱，假設檔名為 config.txt。

成功的話可能會提示需重開機。重開機之後 VT-d 就啟用了。

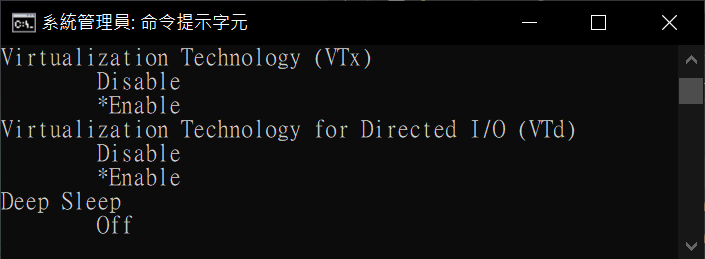

執行 BiosConfigUtility64.exe /Get ，後面不加冒號和檔名，BIOS 設定值會顯示在螢幕上。可以看到 VTd 已經 Enable 了。

回到 macOS 環境下，MaciASL 查看 ACPI 已經有 DMAR 內容，表示系統已經啟用 VT-d 。

接著就可進行黑蘋果的 VT-d 修正，解決 Canon  EOS Utility 使用 USB 傳檔的問題 （延伸閱讀：正面對決黑蘋果的死穴：VT-d）。

不過要注意的是，一旦進入 UEFI BIOS 並載入預設值時，VT-d 又會回到關閉的狀態，必須再回到 Windows 環境執行 BCU 。

四、繁體注音背光鍵盤

這台 HP Probook 430 G3 目前是休閒用途，常有睡前懶得開燈又要打字的情況，沒有鍵盤背光很不方便。確認了這台筆電 C 面有鍵盤背光插座卻沒使用，推測應該有支援背光鍵盤，於是興起更換為繁體注音背光鍵盤的念頭，讓它更近一步接近白蘋果。然而這台繁體注音的背光鍵盤相當難找，純背光的版本找遍各大網購賣場全都完售，而帶有小搖桿的背光版本，有個賣家很明確告訴我因厚度的限制無法安裝，一度想買英文版背光鍵盤再找人雷射雕刻注音上去，又聽說雷雕的字無法透光而效果打折。反反覆覆找了好幾天未果，都快放棄了。

後來在露天找到一個大陸代購，對方說他可以跟工廠訂做一個，雖然有點半信半疑，不過還是花錢下訂了。

差不多一個星期東西就寄到，全新的。不過鍵盤的佈局和原廠的不同，所以無法使用原廠佈局的鍵盤膜。跟原廠對比了一下，差異的部分只有在右下角的幾個，實在找不到哪台筆電使用這款鍵盤佈局。

背光可運作，可用 Fn + F3 鍵調整亮度（不受作業系統限制），一段時間不動則背光自動關閉。整體背光效果可說是「簡單粗暴」，光源直岀毫無均勻修飾，中央附近有幾顆按鍵特別明亮，邊緣明顯較暗。敲打一段時間也發現某幾個按鍵有點反應不良，手指必須精準敲在按鍵中心才有反應，於是只好把有問題的按鍵逐一掰開，在按鈕背面貼膠帶增加厚度，按鍵不靈光的問題均獲得大幅改善。

很明顯訂做的背光鍵盤品質比不上原廠鍵盤，雖然有些小問題，不過有背光總比沒有好，賣家的服務態度真的不錯，貨運包裝也紮實，重點是不貴（含運費 790 元），非業配誠心大推，終於可以睡前不開燈打字。

五、內置攝影機

當初撈到這台機器時候，B 面攝影孔被黑色圓貼紙封印住。更換螢幕時拆開之後，確認了這台機器並沒有 Webcam 攝影機。

後來就想把攝影機的功能一併補上，把上圖的零件替換掉。問題是，到底要買哪個零件呢？上網 Google 了許久似乎沒什麼具體結論，只好用猜的，儘量找 HP Probook G3/G4 系列使用的攝影模組試試看。

結果這個項目又繞了冤枉路，花了冤枉錢，多繳學費學經驗，沒有例外。

原先在 AliExpress 用 $18.4 買到一個二手的，料號 796997-2A1 ，收到貨時先給好評，過幾天才拆機安裝，沒想到這顆竟然是壞的，開機之後異常發燙，甚至聞到一股淡淡的塑膠味，進系統之後看不到裝置，只好再把問題反映給賣家，毫無意外的賣家果然射後不理。查評價才發現這個賣家前科累累，算是自己倒霉。後來挑了一個評價好的店家，又花了 $16.1 買一個全新的，料號 806144-1U0。

這次總算正常了，Windows / macOS / Ubuntu 三大作業系統全數免驅，終於補完 Webcam 攝影機這個坑。

解除 B 面原來的攝影遮蔽並安裝 WebCam 之後，留下一個直徑 6mm 攝影孔，給人的感受似乎是還缺了點什麼，而這也是這台 430 G3 改造之路的最後一哩了。

上網找到一個販售 6mm 透明鏡頭保護貼的賣家，並且用 4mm 與 9mm 打孔器打出黑色同心圓貼紙，10 月 31 日下午，猶如開光點睛儀式那樣，充滿儀式感地把將鏡頭保護貼上攝影孔，前前後後經歷三個半月，螢幕面板、訊號線、無線網卡、背光中文鍵盤、C 殼更換、WebCam 攝影機...等等修復改造工作，終於全數完成了。

六、(New*)其他補充：

安裝 Windows 11

微軟於 2021.10.15 正式發表 Windows 11 作業系統。官方的 Windows 11 系統需求中寫得很模糊，看似要求不高，不過使用官版「Windows 11 相容性檢查工具」發現，Intel CPU 必須第 8 代以上，且 TPM 模組必須為 2.0 以上才行。這下可打死一堆有點年紀又還堪用、準備「再戰十年」的機器。

這台 HP Probook 430 G3 雖然並不符合 Windows 11 的最低需求（六代 Intel CPU，TPM ver 1.2），不過經過個人測試，想把 Windows 11 安裝在這台上面也不難，畢竟官方也給出「不保證安全穩定」前提下的安裝運行方式。操作方式如下：

- 從 Windows 10 升級到 Windows 11:

• 執行登錄編輯程式，在 HKEY_LOCAL_MACHINE\SYSTEM\Setup\MoSetup 項目內，加入 AllowUpgradesWithUnsupportedTPMOrCPU (REG_DWORD) ，值為 1，此參數用來規避 CPU 與 TPM 2.0 模組的檢查。
• 掛載 Windows 11 的 ISO 檔案直接升級即可。

- 使用 USB 碟全新安裝

• 準備一支 > 8 GB 隨身碟，使用「建立 Windows 11 安裝媒體」工具製作 Windows 11 安裝碟。
• 使用 USB 隨身碟安裝者，雖然預設設不檢查 CPU 與 TPM 2.0 ，但 TPM 1.2 模組功能必須打開，否則一樣是不能安裝。

額外補充：不支援 SecureBoot 與 TPM2.0 的老舊設備，可採取以下兩種方法全新安裝 Windows 11：

- 使用 USB 碟全新安裝

• 準備一支 > 8 GB 隨身碟，使用「建立 Windows 11 安裝媒體」工具製作 Windows 11 安裝碟。
• 進入安裝畫面之後，按 Shift+F10 開啟命令提示終端，輸入 regedit 啟動登錄編輯程式，並修改以下內容：
  • HKEY_LOCAL_MACHINE\SYSTEM\Setup 新增機碼 LabConfig
  • HKEY_LOCAL_MACHINE\SYSTEM\Setup\LabConfig 新增兩個 DWORD(32-bit)：BypassSecureBootCheck 與 BypassTPMCheck，值皆為 1

- 使用 USB 碟全新安裝，並停用 TPM 與 Secure Boot 檢查

• 準備一支 > 8 GB 隨身碟，在以下兩種方法中選擇一種製作 USB 安裝碟。
  • 使用「建立 Windows 11 安裝媒體」工具製作 Windows 11 安裝碟。
  • 從微軟官網下載 Windows 11 iso 檔案，使用 rufus 工具製作 USB 安裝碟，並依照下圖設定（勾選移除安全開機與 TPM2.0 要求）

操作步驟就不詳述了，和 Windows 10 的安裝方式一樣。HP Probook 430 G3 在驅動程式的部分，若是全新安裝 Windows 11 的話，需要手動安裝「Intel 晶片組安裝公用程式」和「Realtek USB 及 PCIe 媒體讀卡機驅動程式」，其餘驅動透過 Windows Update 即可自動完成（不含自行更換的無線網卡）。連上網路之後，Windows 11 也直接自動啟用，省去購買 Windows 11 的費用。

七、重點結論：

本篇文章重點整理如下：

• 螢幕：可升級到 Full HD IPS ，但螢幕訊號線必須一併更換為 DD0X63LC110 / DD0X64LC010。由於螢幕與線材並非專為 430 G3 設計，所以筆電 A.B.D 殼可能都需要做些處置。
• 黑蘋果無線網卡：有原生 O.O.B 產品可用，分別為 A+E Key M.2 介面的 BCM94360NG、BCM94352Z，以及蘋果的拆機卡 BCM94360CS2 + 延長型轉接卡方案。轉接卡的延長線長度至少需 > 7 公分，網卡本體可安置於隔壁的 M.2 SSD 空槽。這個項目推薦使用 M.2 介面的 BCM94360NG，即裝即用，省去大量改裝的麻煩，也不佔用隔壁的 M.2 SSD 空間 。
• 黑蘋果：完美驅動，可使用他人做好的 EFI 檔案節省大量時間。
• 背光鍵盤：雖然支援，但繁體注音的背光鍵盤相當不容易買到。
• WebCam 攝影機：相近型號可用的 WebCam，如本文中的 806144-1U0，與 HP 725 G3 820 G3 840 G3 850 G3 755 G3 745 G3 ...相容，實測 HP Probook 430 G3 也可用。

八、後語

因偶然的契機以零成本撿回這台筆電，第一時間發現只有螢幕故障，本來以為是「賺到了」，後來算了一下，這台筆電的改裝升級已經投入不少錢了：

• Full HD 螢幕：RMB 364（約台幣 1,600 元）
• eDP 螢幕排線 DD0X63LC110：台幣 385 元
• BCM94360CS2 無線網卡 + 轉卡組合：RMB 165（約台幣 724 元），或 BCM94360NG（美金 40.04 約台幣 1,113 元）
• 繁體注音背光鍵盤：新台幣 790 元
• WebCam 攝影機 806144-1U0：新台幣約 450 元。
• C 殼：在維修拆卸過程中發現 C 殼斷腳，且 C 面有些外觀污損，所以乾脆更換掉。美金 $44.04，約台幣 1,235 元。

大概算一下約台幣五千五百元上下。這還不包含淘寶運費與坎坷悲劇費（不合用的零組件、故障的零件），這部分大概約新台幣 + 1300 元上下。其實以一台第六代 Intel CPU、也就是第一代 14nm 的 Skylake 筆電來說，目前的二手殘值也不高，價格天花板差不多七八千元，倘若真的轉手賣出，似乎也沒賺到多少，因為有特殊目的改裝、所付出的大量精神與時間，早已超過價差。

那麼，到底是為什麼，對一台撿來的筆記型電腦，會付出那麼多時間、精神、與金錢成本？

從 2014 年初起至今（2022 年 8 月）超過八年的時間，我本人就未再購入任何 Apple 的 3C 產品。發現這台 430 G3 在黑蘋果之後，竟然是我目前手邊所有 mac 設備中相容性最高、問題最少的設備。

盤點其他的 mac 設備，無解或尚待解決的問題如下：

• 黑蘋果二號：第三代 Intel Core CPU，內顯 HD 4000 已被 macOS 12 Monterey 徹底棄用。
• 黑蘋果三號：第十代 Intel Core CPU 已無問題（macOS 12 Monterey 環境下的 Intel HDMI Audio 與 Intel I225-V 網卡驅動，後續皆有解決方案）。
• HP Probook 430 G2：第五代 Intel Core CPU，mini-PCIe 介面找不到 O.O.B 的網卡，所以不同 macOS 版本的藍芽驅動始終是很麻煩的問題，macOS 12 Monterey 藍芽問題尚未完全解決。
• 唯一白蘋果 2013 Macbook Air：從 macOS 12 Monterey 起不被支援。
• Surface Pro 3 / 小萬：黑蘋果體驗未達堪用標準。

這台 HP Probook 430 G3 依本文操作啃黑蘋果的難度極低，沒有遇到相容性與驅動問題，更別說這台 430 G3 安裝 Windows 10 連網後就是預設啟用，可以合法渠道免費升級 Windows 11，基於上述原因，個人認為 430 G3 很值得去調教改裝，自己也在一連串崎嶇坎坷的過程中，學到一些經驗與知識。

註1：經測試僅在 macOS 11+ 且使與 Google Chrome 播放 Youtube HDR 影片才支援。在 Windows 10/11、Ubuntu 20.04 系統下即便使用 Google Chrome 播放 Yiutube HDR 影片也不支援，是很奇妙的情況。

以下圖為例，macOS 11.6.3 同時使用 Chrome Chrome （左）與 Safari （右）播放同一支 Youtube HDR 影片時，左邊影片齒輪出現「HDR」，肉眼看起來亮度較亮，顏色較飽和，沒有過曝的情況，截圖之後 HDR 影片反而過曝失真。
