SIP

許多 OS X 10.11 El Capitan Public Beta 的黑蘋果用戶，在這兩天升級至 Beta 3 之後，陸續傳出了災情...

  • 無法開機，因為 FakeSMC.kext 無法載入。
  • 即使勉強開機，修正或另外安裝的 kexts 也失效了（如網卡的驅動 kext，修正過的 AppleHDA.kext 音效，藍芽/WIFI/USB/Sata...等等）

這兩天爬了一些文，發現上述問題的原因，貌似和所謂的 SIP 有關。如果是的話，黑蘋果用戶恐怕又得開始擔心了...

什麼是 SIP？

SIP 全名是 System Integrity Protetion，詳細的介紹可以參考 Apple 的官方說明（網址）及 WIKI 說明（網址）。大意是 SIP 是 OS X 10.11 新增的安全機制，可分為三種類型：

  • 受保護的系統核心檔案
  • 受保護的運行中程序
  • Kext 必須被簽署驗證才能載入

為了保護系統磁區上的核心運作元件，系統只允許某些安裝程式和重要系統升級時才能更新異動。使用代碼注入（Code injection）或運行附加（runtime attachments）方式將不再被被允許了。而 SIP 運行的時候，沒有經過簽署的 Kexts 元件，都會被拒絕。

簡單來說，安全機制的概念是「Admin != kernel」，即使是最高管理權限的用戶，也無法任意更動核心元件。

AdminNotKernel

AdminNotKernel2

對白蘋果用戶來說，安全性更高了，用戶點擊惡意的檔案/連結且輸入管理密碼之後，系統被植入惡意程式的可能性大幅降低，可是對黑蘋果用戶來說，這安全機制恐怕會讓黑蘋果的漂白之路更加坎坷...

OS X 10.11 El Capitan 的 SIP 預設值是啟用的。在 Public Beta 2 以前，可用 NVRAM 內的參數 boot-args="rootless=0" 將 SIP 功能關閉，不過從 Public Beta3 開始， rootless 參數的開關方式就無效了(deprecated)。在白蘋果上，必須開機進入 Recover HD ，執行 Security Configuration ，取消勾選「Enforce System Integrity Protetion」才能將系統的 SIP 功能關閉。不過在黑蘋果上，這種透過 Recover HD 切換 SIP 的方式也是無效。

（註：OS X 10.11 El Capitan GM 版再度修改 SIP 的切換方式，拿掉了 Recover HD 模式下的 Security Configuration 的勾選設定方式。一樣是必須進入 Recover HD 開機之後，使用終端機輸入 csrutil enable/disable 指令進行切換。）

除此之外，磁碟的權限修復也有重大改變，以往用戶使用磁碟工具進行修復權限的方式將不復存在。

SIP 機制對黑蘋果的影響

Clover 使用 Inject Kexts 的方式，注入 EFI/CLOVER/kexts/10.11/ 底下的 kexts 也會被新的 SIP 安全機制拒絕。

以黑蘋果必要元件 FakeSMC.kext 為例，Public Beta 3 開始無法透過 Clover EFI 的 Inject Kexts 方式掛載，目前唯一的方式是必須將 FakeSMC.kexts 安裝到 S/L/E 目錄。不過別高興得太早，即使想盡辦法將 FakeSMC.kext 安裝運作，一旦 kernel Cache 被重建的時候（例如後來再安裝其他 Kext），FakeSMC.kext 會被認定為未簽署的 Kext，下次開機時 FakeSMC.kext 就會被拒絕載入，導致無法開機。

而 Clover 最常使用的 AppleHDA.kext 音效修正方式，也會跟著出問題。系統一旦發現 Kext 檔案被修改過，也會將它認定為未簽署的 Kext 而拒絕載入。更別說其他第三方 kext 套件，全被 SIP 擋在門外。

基於上述的安全機制，結果就是將你的黑蘋果系統立刻打回原形。如果你的黑蘋果必需使用一堆第三方 kext 外掛，或是大量修正原生 kext （如顯卡 FrameBuffer / 藍芽及網卡修正支援 Handoff）才能運作，被打回原形之後，恐怕連堪用都成問題。

所以了，為了將來黑蘋果之路能夠更加平順，一開始採購黑蘋果硬體的 OOB（Out of Box）策略就成了重點，能用最少的修正達到黑蘋果的目的，會減少很多冤枉路，三年前我寫的文章（黑蘋果採購指南：七、後記）就強調過這個重點。我的黑蘋果設備幾乎都是 OOB ，在這次升級之後，只有有線網卡失效，而音效透過 DSDT 修正之後， 至少還有 HDMI 可以用，算是災情很輕微的了。

一切的問題都圍繞在 SIP 機制上，黑蘋果用戶如果能夠關閉 SIP，相信問題就解決不少。

黑蘋果關閉 SIP 機制的方法

    1. 使用新版的 Clover EFI（v2.3k_r3252）：下載 7311樓 的附件（網址）並安裝。
    2. 掛載 EFI ，並編輯 EFI/CLOVER/config.plist，在 RtVariablies 底下加上 BooterConfig = 0x28 與 CsrActiveConfig = 0x67 兩行。

config10.11b3

    3. 將 FakeSMC.kext （下載）安裝在 S/L/E。完成後重開機。（註：Clover v2.3k_r2359 已經支援關閉 SIP 後在 /EFI/CLOVER/kexts/10.11/*.kext 注入支援了！不需再安裝至 S/L/E 底下）

    4. 檢查是否已關閉 SIP：開啟終端機，輸入指令：

    csrutil status

SIP_disable

確認 SIP 已關閉之後，就可安裝三方 kext 了。



其他資料參考：@FredericJacobs、The Fight for Root、Clover General discussion、SIP/Rootless Internal in El Capitan

升級到 10.11 Beta5 之後 USB 無法運作

不少人遇到升級到 Beta 5 之後，出現 USB 2 或 USB 3 無法運作的問題。我的黑蘋果主機板 GA-Z77X-UP4 TH 上面有三個 USB 2.0 10-pin header 插座，只有No.3 這個是正常的，其他兩個不會運作，而 USB 3.0 維持正常。

Z77X-UP4-TH_USB

這個問題依舊導因於 Apple 修改了 USB 的運作規則，針對不同機型加上了指定 USB Port 的限制(Ports Restriction)。如果你的黑蘋果 DSDT 內容的 USB IO 名稱定義剛好落在 Apple 的限制範圍，就會發生這個問題。我的黑蘋果 DSDT 內的 USB 2.0 使用名稱 EHC1 / EHC2 跟 Apple 定義的都一樣，所以很不幸中招了。

然而黑蘋果設備中 BCM94360CD WIFI + Bluetooth PCI-e 這個模組必須獨佔一個 USB 2.0 10-pin 插座，於是另一個需要 USB 2.0 10-pin 的讀卡機裝置就掛點了。有的主機板只有兩組以下的 USB 2.0 10-pin ，導致這些 USB 2.0 全數罷工。

解決方法有三種，擇一即可：

一、修改 AppleUSBEHCIPCI.kext/Info.plist

修改 S/L/E 底下 IOUSBHostFamily.kext/Contents/PlugIns/AppleUSBEHCIPCI.kext/Contents/Info.plist 內容，找到對應的機型，刪除 port-count 與 ports 鍵值即可，就可取消 USB Ports Restriction 的限制。

iMac13.2EHCI

（參考來源：insanelymac.com）

二、修改 DSDT.aml

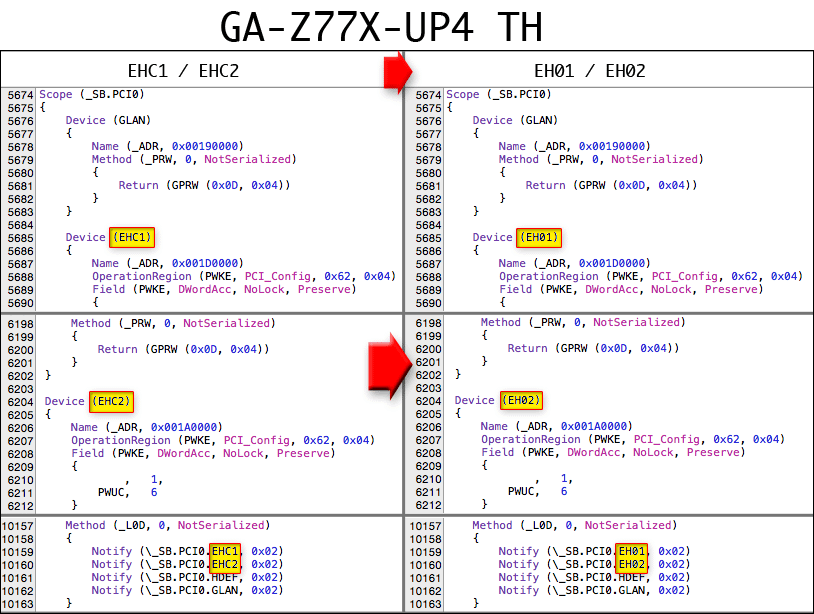

將 EHC1 / EHC2 變更為 EH01 / EH02，規避蘋果的 USB Ports Restriction 規則，這樣就不需修改 kext ，也就不用擔心 OS X 升級後 kext 被蓋掉的可能性。

EHC-EH0

三：修改 EFI/config.plist (*推薦)

修改 config.plist/ACPI/DSDT/Patches 加上兩個鍵值，作用原理和上面修改 DSDT.aml 一樣，都是將 EHCx 改為 EH0x 來規避蘋果的 USB Ports Restriction 規則。

<key>Patches</key>
<array>
	<dict>
		<key>Comment</key>
		<string>Rename EHC1 to EH01</string>
		<key>Find</key>
		<data>
		RUhDMQ==
		</data>
		<key>Replace</key>
		<data>
		RUgwMQ==
		</data>
	</dict>
	<dict>
		<key>Comment</key>
		<string>Rename EHC2 to EH02</string>
		<key>Find</key>
		<data>
		RUhDMg==
		</data>
		<key>Replace</key>
		<data>
		RUgwMg==
		</data>
	</dict>
</array>

如下：

EHC-EH0_config

不太清楚 Apple 為何要這麼做，著名的 RehabMan 大大的說法是， Apple 於 OS X El Capitan 10.11 重新改寫 USB 驅動，綁定更多且更依賴 ACPI 定義的內容，然而某些 Apple 自家 Mac 產品中也存在若干 ACPI 定義上的問題，所以又以 Kext 掛載的方式重新定義 USB 的屬性，再度加深了 OS X  與 Mac 硬體之間彼此綁定的程度。

對黑蘋果用戶來說，黑蘋果硬體屬性與 Mac 設備之間仍有些不同，外掛綁定暨定義的方式直接影響黑蘋果的 USB 運作，尤其是使用了相同名稱(詳見：[Guide] 10.11+ USB changes and solutions，#Post 54)，黑蘋果安裝與完美運行 OS X 的難度又拉高了。

OS X El Capitan 10.11 (Build 15A284) 已於台灣時間 2015.10.1 凌晨 01:00 於 Mac App Store 上架。安裝方式與預覽版相同，詳情可參考這篇文章。

El Capitan on Mac App Store
