(2019.01.01 聲明:本文時空背景為 2013 年,內容資訊已過時,文章亦不再更新)

Tonymacx86 網站日前總算發表了Buyer's Guide 2012(連結)Buyer's Guide 2013 Mar.(連結)內容提到對應新的 OSX 作業系統 Mountain Lion 10.8 的推薦硬體配備。以一般在台灣電腦零售賣場可購買的角度(以LGA 1155腳位來說),大致整理了一下:




一、建議清單

CPU: 最新Ivy Bridge,共計有三款

 型號 價位(台幣概估)  內建顯示 備註
Intel Core i3-3225 45xx Intel HD4000 2012.09月上旬發售
Intel Core i5-3570K 70xx Intel HD4000
Intel Core i7-3770 92xx Intel HD4000
Intel Core i7-3770K 102xx Intel HD4000

主機板:技嘉主機板為建議採購

型號  晶片組  音效  網路卡 價格(台幣) Thunderbolt Display Port RAID 備註
GA-Z77-DS3H Z77 Realtek ALC887  Atheros GbE 36xx X X Intel:0,1,5,10 PCB v1.0(註3
GA-H77-DS3H H77 Realtek ALC887 Atheros GbE 29xx X X Intel:0,1,5,10 PCB v1.0(註3
GA-H77N-WIFI H77 Realtek ALC892 Realtek GbEx2
Intel® Centrino® Wireless-N 2230
39xx X X Intel:0,1,5,10 Tonymac新增CustoMac Mini建議
(2012.10.11)
GA-Z77N-WIFI Z77 Realtek ALC892 Realtek GbEx2
Intel® Centrino® Wireless-N 2230
X X X Intel:0,1,5,10 Tonymac新增CustoMac Mini建議
(2012.10.11)
GA-B75M-D3P B75  Realtek ALC887 Realtek 8111DP X X Yes Intel:0,1,5,10
Marvell 88SE9172:0,1

GA-Q77M-D2H Q77 Realtek ALC887 Intel GbE X X Yes Intel:0,1,5,10 據說Q77為套裝品牌電腦採用,非零售
GA-Z77X-UD5H Z77 Realtek ALC898 Atheros GbE
Intel GbE
X X Yes Intel:0,1,5,10
Marvell 88SE9172:0,1
台灣僅能買到GA-Z77X-UD5H-WB WIFI
也就是多一組外掛藍牙+WIFI(售價89xx)
GA-Z77X-UP4-TH Z77  Realtek ALC892 Realtek GbE LAN 69xx Yes Thunderbolt(註2) Intel:0,1,5,10

(註4)Tonymac於2012/8/21刪除此項建議

(註5)2013/8/15再度重回推薦名單啦!

GA-Z77X-UP5-TH Z77  Realtek ALC898 Intel GbE 89xx(10月) Yes Thunderbolt(註2) Intel:0,1,5,10
Marvell 88SE9172:0,1


註1:價格顯示紅色 X 表示台灣電腦零售市場買不到。

註2:Thunderbolt 與 Mini Display Port 外觀長得一模一樣,而 Thunderbolt 可以串接6個裝置,其中包含與 Display Port 相容的顯示埠。

註3:技嘉9月起陸續更換 DS3H 的 PCB 版本為 v1.1,需安裝 MultiBeast 5.2 內的 Shailua's ALXEthernet v1.0.2 方可驅動。

註4:Tonymac 日前從推薦名單刪除了 GA-Z77X-UP4 TH,原因是此板 USB3 的支援度不佳(怎不早說,我換成這張了...)。

註5:GA-Z77X-UP4 TH 再度重回 Tonymac Buyer's Guide August 2013 的推薦名單啦!(網址)



顯示卡:這次AMD ATI全數出局。

型號  晶片廠商  架構 價格(台幣概估,因廠商較多) TDP/PSU/接頭 備註
GeForce GT 640 nVidia GK107(Kepler) 30xx - 34xx 49/300
GeForce GTX 650 nVidia GK107(Kepler) 32xx - 44xx 64/400/單6
GeForce GTX 550 Ti nVidia GF116(Fermi) 31xx - 36xx 116/400/單6 2013 降價(29xx)停產
GeForce GTX 650 Ti nVidia GK106(Kepler) 39xx - 54xx 110/400/單6 2013.03.15新增(10.8.3)
GeForce 650 Ti Boost nVidia GK106(Kepler) 49xx - 59xx 134/450/單6 2913.04 新增(10.8.3)
GeForce GTX 560 Ti nVidia GF114(Fermi) 57xx, 64xx-74xx, 88xx(2G) 170/500/雙6 2013 降價(39xx)停產
GeForce GTX 660  nVidia GK106(Kepler) 59xx-62xx, 69xx-89xx,94xx 140/450/單6 2013.03.15新增(10.8.3)
GeForce GTX 660 Ti nVidia GK104(Kepler) 1xxxxx起 150/450/雙6
GeForce GTX 670 nVidia GK104(Kepler) 12xxx起 170/500/雙6 2013.07降價8xxx
GeForce GTX 680 nVidia GK104(Kepler) 16xxx起 195/550/雙6
GeForce GTX 760 nVidia GK104(Kepler)(670馬甲) 8990~9999 170/500/雙6 2013.07.15新增(10.8.4)
GeForce GTX 770 nVidia GK104(Kepler)(680馬甲) 14xxx~17xxx 230/600/6+8 2013.06.15新增(10.8.4)
GeForce GTX 780  nVidia GK110(Kepler) 22xxx~24xxx 250/600/6+8 2013.06.15新增(10.8.4)
GeForce GTX TITAN nVidia GK110(Kepler) 33xxx~37xxx 250/600/6+8 2013.06.15新增(10.8.4)

其他:PCI-e無線網卡

型號  價格
TP-Link TL-WDN4800 X




二、說明:

研究了一下上述的建議清單,發現了幾個耐人尋味的內容。

首先,這份清單是以 2012 年上市新品 + Mountain Lion 10.8 支援的硬體內容交叉篩選而來,若以 OSX 作業系統發展向前相容蘋果旗下 3-4 年內的MAC產品原則看來,這份採購指南的黑蘋果硬體,未來 3-4 年內升級新版OSX時,大都可獲得支援。再細分一點的話,還能發現幾個現象:

1.CPU:內建 GPU 僅支援 HD4000。如果把 Mountain Lion 10.8 的 Kext 拉出來看的話,更能發現一個現象:

螢幕快照 2012-08-04 下午5.09.39

發現了嗎?清單上只有 HD3000(也就是 2011 年 MAC 產品的 Sandy Bridge CPU)與 HD4000,以及更早(2010年以前)的 Intel HD Graphics。而內建 HD2500 的 Ivy Bridge CPU 系列(3220/3240/3470/3550/3570)卻沒有獲得推薦,原因是目前的MAC產品中,至今未曾使用 HD2500。

所以了,若目標是想安裝一台全新的黑蘋果,CPU的錢不能省,千萬別傻傻地為了省錢,買了一顆內建 HD2500 的CPU回來,然後千辛萬苦把黑蘋果裝起來之後,發現內顯只有破破爛爛的 1024x768。除非打算直接不用內顯,否則選內建 HD4000 的產品會比較保險。

舊款內建 HD3000 的 Sandy Bridge CPU 雖然目前也獲得內顯支援,但畢竟是 2011 年的產品,會比較早被 OSX 淘汰。

2013.04.12 補充:HD2500 的用戶可以參考這篇:

[Guide] Intel Ivy Bridge HD2500 Full Resolution and QE/CI (10.8.3+)

2016.05.29 補充:近代 Intel CPU 與支援的 OS X 版本。

一般名稱 CPU Code Name 一般編號 USB3 對應 Mac 產品(類舉) 支援一般 OS X 最低版本
1st Generation Intel Core Arrandale / Clarkdale / Lynnfield ###

N

Mid 2010 15" MBP
Mid 2010 27” iMac

10.6.4 +
2nd Generation Sandy Bridge 2### N Mid 2011 iMac 10.6.8 +
3rd Generation Ivy Bridge 3### Y Late 2012 iMac 10.7.5 +
4th Generation Haswell 4### Y Late 2013 iMac 10.8.5 +
5th Generation Broadwell 5### Y Late 2015 21" iMac 10.10.2 +
6th Generation Skylake 6### Y 2016 Macbook 10.11.5 +




2.顯卡:

這次 ATI/AMD 全數被摒除在外。看了一下 10.8Kext,不難發現其中的原因:

螢幕快照 2012-08-04 下午5.39.37

從這個 Kext 列表大概可以猜得出來,最新 2012 年的 AMD RANDEON HD 7xxx 並不在支援之列,HD 7750/7770/7850/7870/7950/7970....全系列通通不支援。查了一下先前 Apple 使用 AMD/ATI 顯卡的產品,最後是 2011 年的 MACBook Pro,使用 HD 6750/6770。

這情況我把資料整理了一下:

年份 nVidia AMD/ATI
2006 MAC Pro: GeForce 7300 GT, 8800GT, Quadro FX 4500 MBP: Radeon X1600
iMAC: ATI Radeon X1600
MAC Pro: Redeon X1900 XT
2007 MBP: NVIDIA GeForce 8600M GT
MAC Pro: GeForce 7300GT,8800GT,Quadro FX 4500
iMAC: Radeon HD,HD 2600 PRO
MAC Pro: Radeon X1900 XT
2008 MBP: GeForce 8600M GT
iMAC: GeForce 8800 GS
MAC Pro: GeForce 8800 GT,Quadru FX 5600
2400 iMAC: Radeon HD 2400 XT ,HD 2600
MAC Pro: Radeon HD 2600 XT
2009  MBP: GeForce 9600M GT / GeForce 9400M)
iMAC: GeForce 9400M ,GT 120, GT 130
MAC Mini: GeForce 9400M
MAC Pro: GeForce GT 120
iMAC: ATI Radeon HD 4850,4670
MAC Pro: Radeon HD 4870
2010  MBP: GeForce GT 330M/320M
MAC Mini: GeForce 320M
iMAC: Radeon HD 4670 or Radeon HD 5670
MAC Pro: Radeon HD 5770,5870
2011   MBP: Radeon HD 6750M , 6770M
iMAC: Radeon HD 6750M , 6770M, HD 6970M
MAC Mini: Redeon HD 6630
2012  MBP: GeForce GT 650M(GK107)
iMAC: GeForce GT 640M/650M,GTX 660M(GK107)/675M(GF114)/680M(GK104)


2007~2009 年時,MAC 似乎兩邊押寶,nVidia 主要以 MBP/MAC Mini 為主,AMD 則是桌上型 iMAC 與 MAC Pro。2011 年ATI 一面倒(軼聞是賈佬生前不滿N家先前出包卸責的態度),但整體看來還是比較傾向於 nVidia。2012年至今已經推出 MBP/MBA,用的是 Intel HD 4000 + nVidia GeForce GT 650M,iMAC/MAC Mini 於 2012 年尚未推出新產品,謠傳是今年的九月底。至於今年的新 iMAC 會不會使用 AMD Radeon HD 7xxx 系列,目前還不清楚,從 Kexts 並未出現 7 系列驅動的情況觀察,看起來可能性不高的樣子。

(2012.10.24補:2012 iMAC確定使用nVidia 6xx,所以AMD Radeon HD 7xxx 在下一代MAC發表之前確定不可能支援了。)

(2012.11.28 補充:)蘋果於日前(26日)針對 MAC 開發者釋出 10.8.3 Update Beta,令人意外的是其中新增了ATI7000Controller.kext 與 AMDRadeonX4000GLDriver.bundle 兩個針對 Radeon HD 7xxx 補充的驅動,換言之OSX 支援 AMD Radeon HD 7xxx系列顯卡的日子不遠了!

根據國外的消息,這次的 Beta 更新是新增28nm製程(codename: Tahiti)的驅動,也就是 Radeon HD 7950/7970 系列的高檔顯卡,估計應該是新一代的 2013 MAC Pro 產品(或支援的官方顯卡)將採用 Radeon HD 79xx 高階顯卡。看來蘋果並沒有完全放棄 MAC Pro 產品線。

動輒八萬起跳,全配價值等同一輛中階房車的 MAC Pro 電腦,也不是一般老百姓能夠負擔得起。所以支援 Radeon HD 7xxx的最大受惠者,應該是使用 HD 7xxx 的黑蘋果用戶吧(苦笑)~

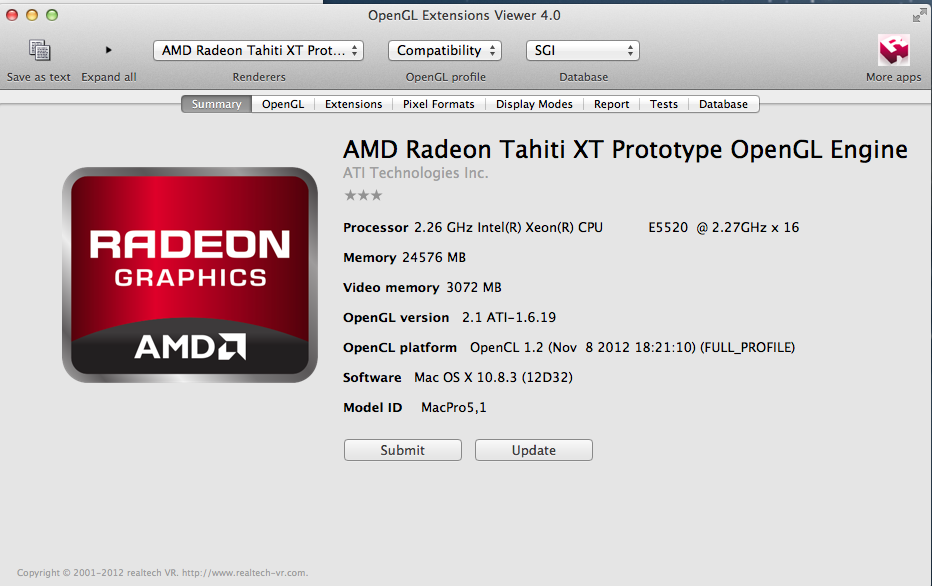

ATI Radeon HD 7xxx On 10.8.3

附註:AMD ATi 支援列表(連結)

AMD5000Controller.kext:推薦 5770/5850/5870。

Graphics Card OOB min. OSX DevID Reference Port Layout Framebuffer Known Issues
HD 5770 Yes 10.6.8 0x68B8 2x DVI, HDMI, DP Vervet none
HD 5770 Mac Edition Yes 10.6.8 0x68B8 2x mDP, DVI Hoolock none
HD 5850 Yes 10.6.8 0x6899 2x DVI, HDMI, DP Uakari none
HD 5870 Yes 10.6.8 0x6898 2x DVI, HDMI, DP Uakari none
HD 5870 Mac Edition Yes 10.6.8 0x6898 2x mDP, DVI Langur none
HD 5870 Eyefinity 6 Yes 10.6.8 0x6898 6x mDP, DVI Zonalis unconfirmed



AMD6000Controller.kext:僅 6870 。

Graphics Card OOB min. OSX DevID Reference Port Layout Framebuffer Known Issues
HD 6790 No ? 0x673E ? ? DevID missing
HD 6850 No ? 0x6739 ? ? DevID missing
HD 6870 Yes ? 0x6738 2x mDP, HDMI, 2x DVI Duckweed 2nd DVI non-functional
HD 69x0 No ? - - - very buggy, not usable at all



AMD7000Controller.kext (GCN 1.0 architecture):7870/R9-270X、7950/R9-280、7970/R9-280X 三款。

Graphics Card OOB min. OSX DevID Reference Port Layout Framebuffer Known Issues
HD 7750 Yes 10.8.3 0x683F ? ? Black screen issue since 10.10.3
HD 7770 / R7 250X Yes 10.8.3 0x683D 2x mDP, HDMI, DVI Dashimaki Black screen issue since 10.10.3
HD 7850 / R7-265 / R7-370 Yes 10.8.3 0x6819 ? ? none
HD 7870 / R9 270X Yes 10.8.3 0x6810 2x mDP, HDMI, DVI Futomaki none
R9 270 / R7 370 No 10.8.3 0x6811 ? ? DevID missing
HD 7950 / R9 280 Yes 10.8.3 0x679A 2x mDP, HDMI, DVI Hamachi none
HD 7970 / R9 280X Yes 10.8.3 0x6798 2x mDP, HDMI, DVI Hamachi none



AMD8000Controller.kext (GCN 1.1 architecture):無。

Graphics Card OOB min. OSX DevID Reference Port Layout Framebuffer Known Issues
HD 7790 / R7 260 Yes 10.10? 0x665C none none No multi screen support, buggy DP
R7 260X / R7 360 No 10.10? 0x6658 none none
R9 290 / R9 390 No 10.10? 0x67B1 none none
R9 290X / R9 390X No 10.10? 0x67B0 none none


AMD9000Controller.kext (GCN 1.2 architecture):無。

Graphics Card OOB min. OSX DevID Reference Port Layout Framebuffer Known Issues
R9 285 / R9 380 Yes 10.10? 0x6939 none none Not many reports yet, should work
Fury / Fury X No ? ? ? ? No drivers yet


Notes / Legend:

  • OOB = No means (unless otherwise stated) you’ll have to spoof or add the device ID to enable support
  • 'Framebuffer' is the framebuffer that matches the reference port layout best. Non-reference cards might work better with others.
  • Apple doesn’t offer framebuffers for GCN 1.1+ cards that match any available PCIe card, so you’d either have to trust RadeonFramebuffer or patch an existing one
  • 'min OSX' refers to the initial version which first added driver support for a specific chipset. The device ID might have been added in a later release, so your card might not work OOB at this version.

黑蘋果免驅 AMD 顯卡 ID 和型號(來源:loveanao的专栏

AMD HD5XXX 系列

============================================================

0x68981002 ATI Radeon HD5870

0x68991002 ATI Radeon HD5850

0x68E01002 ATI Radeon HD5470M

0x68E11002 ATI Radeon HD5430M

0x68D81002 ATI Radeon HD 5730

0x68C01002 ATI Mobility Radeon HD 5730

0x68C11002 ATI Mobility Radeon HD 5750

0x68D91002 ATI Radeon HD 5630

0x68B81002 ATI Radeon HD 5770

0x68B01002 ATI Mobility Radeon HD5800

0x68B11002 ATI Mobility Radeon HD5800

0x68A01002 ATI Mobility Radeon HD 5800

0x68A11002 ATI Mobility Radeon HD 5800



AMD HD6XXX 系列

============================================================

0x67681002

0x67701002 AMD RadeonHD 6400series

0x67791002 AMD Radeon HD6450 Series

0x67601002 AMD Radeon HD6400M Series

0x67611002 AMD Radeon HD6430M Series

0x67501002 AMD Radeon HD6570 Series

0x67581002 AMD Radeon HD6670 Series

0x67591002 AMD Radeon HD6500 Series

0x67401002 AMD Radeon HD6700M Series

0x67411002 AMD Radeon HD6600M/6700M Series

0x67451002

0x67381002 AMD Radeon HD6870 Series

0x67391002 AMD Radeon HD6850 Series

0x67201002 AMD Radeon HD6900M Series

0x67221002 BARTS GL2 (专业卡)

0x67181002 AMD Radeon HD6970 Series

0x67191002 AMD Radeon HD6950 Series

0x68401002 AMD Radeon HD7500m/7600m series

0x68411002 AMD Radeon™ HD7500M/7600M Series

0x67041002 ATI FirePro V(FireGL V) Graphics Adapter

============================================================

AMD HD7XXX 系列

0x26001002

0x22001002

0x67901002

0x67981002 AMD Radeon™ HD7970 Series

0x679A1002 AMDRadeon™ HD7950 Series

0x679E1002 AMD Radeon™ HD 7800 Series

0x67801002 ATI FirePro V (FireGL V) Graphics Adapter

0x68201002 AMD Radeon™ HD 8800M Series

0x68211002 AMD Radeon™ HD 8800M Series

0x68231002 AMD Radeon™ HD 8800M Series

0x68251002 AMD Radeon™ HD 7800M Series

0x68271002 AMD Radeon™ HD 7800M Series

0x682B1002 AMD Radeon™ HD 8800M Series

0x682D1002 AMD Radeon™ HD 7700M Series

0x682F1002 AMD Radeon™ HD 7700M Series

0x68351002 AMD Radeon™ R7 Series / HD 9000 Series

0x68391002

0x683B1002

0x683D1002 AMD Redeon HD7770

0x683F1002 AMD Redeon HD7750

0x68001002 AMD Radeon™ HD 7970M

0x68011002 AMD Radeon™ HD8970M

0x68061002

0x68081002 ATI FireProV(FireGL V) Graphics Adapter

0x68101002 AMD Radeon™ R7 370 Series

0x68181002 AMD Redeon HD7870

0x68191002 AMD Redeon HD7850

============================================================

AMD HD8XXX 系列

0x45001002

0x46001002

0x66401002 AMD Radeon™ HD8950

0x66411002

0x66461002 AMD Radeon™ R9 M280X AMD Radeon™ R9 M385

0x66471002 AMD Radeon™ R9 M270X AMD Radeon™ R9 M380

0x66501002

0x66511002

0x665C1002 AMD Radeon™ HD7700 Series

0x665D1002 AMD Radeon™ R7 200 Series

0x67B01002 AMD Radeon™ R9 390 Series AMD Radeon™ R9 200 Series

============================================================

AMD HD9XXX 系列

0x69201002 AMD Radeon™ R9 M395X AMD Radeon™ R9 M390X

0x69211002 AMD Radeon™ R9 M295X

0x69301002

0x69381002 AMD Radeon™ R9 200 Series AMD Radeon™ R9 380 Series

0x69391002 AMD Radeon™ R9 200 Series AMD Radeon™ R9 380 Series

0X73001002 AMD Radeon™ R9 Fury Series

============================================================

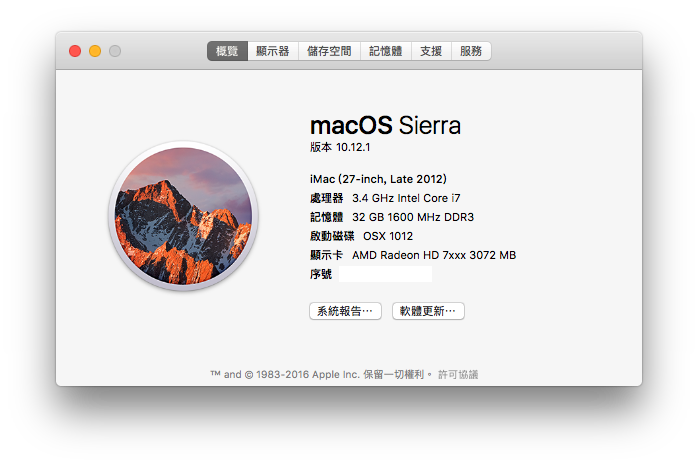

2016.12.06 補充:10 月份時從 PTT 硬體版面交購入一張即將過保的 技嘉 R9-280X(GV-R928XOC-3GD Ver 1.0),親自應證 A 卡之於黑蘋果的相關資訊:

螢幕快照 2016-12-06 下午4.40.48

螢幕快照 2016-12-06 下午4.41.32

資訊如下:

  • OOB,不需其他設定,連 HDMI 的 DSDT 也和 NVIDIA (Kepler) 卡相同(使用 MaciASL 修正,資訊如下)。

MaciASL Patch Source: Audio HDMI UEFI Audio dsdt edits - Desktop/Laptop/Intel NUC (https://raw.github.com/toleda/audio_hdmi_uefi/master)

  • 若設定為主顯示,則發生睡眠喚醒之後無法輸出點亮顯示器的問題。10.10 以後的 A 卡全都有這現象。

==============================================

如果要採購新的顯卡作為黑蘋果使用,還是照上面 nVidia 的顯卡建議型號吧(6系列)!根據 Tonymacx86 的說法是,這次一般市售的 NVIDIA GeForce 6xx "Kepler" 顯卡,與 Mountain Lion 10.8 有極高的相容性,大多是 Native support(原生支援)。

須注意的是,不同廠牌的顯卡也有不同的驅動方式,有的原生 OOB 支援(Work Out of the Box,即插即用免設置,這是最理想的),有的須在 org.chameleon.Boot.plist 或com.apple.Boot.plist 加註一些驅動參數(如 GraphicsEnabler=Yes),有的可能要修改 Kext,有的可能無解,這部分需要多爬文查資料,萬一遇上還有得解決(三大顯卡廠大多有解),怕麻煩的直接聽從採購建議清單挑選。倘若以「組裝黑蘋果」為考量,挑選顯卡的功課一定要做足。

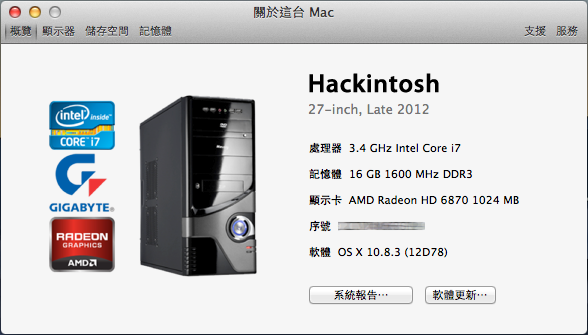

通常來說,N系卡支援的型號較多,不過某些型號也有些問題,A系卡支援的型號較少,但 OOB 的比例也較高,例如我用的 PowerColor AX6870 就是公認的 OOB,從10.6~10.8 都是不需修改的原生驅動支援。(2016.12.06 新增 R9-280X,描述如上)

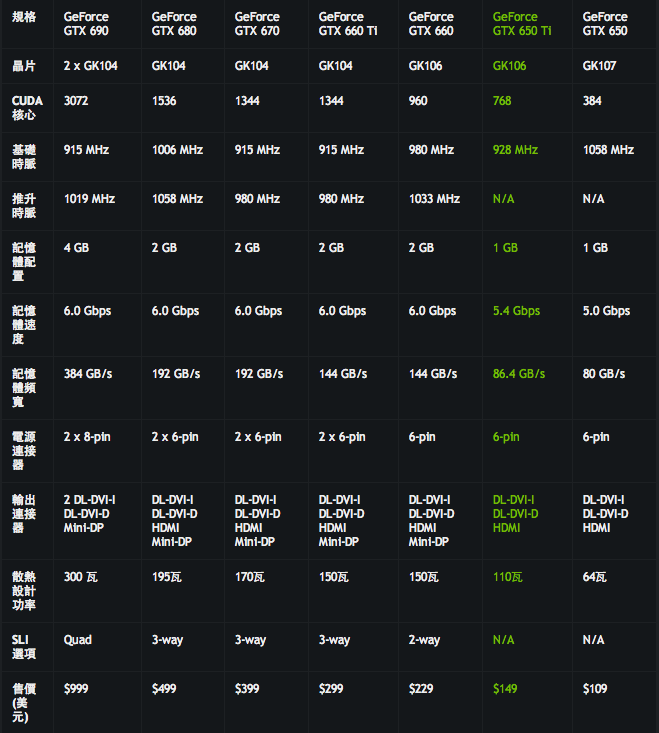

不過尷尬的是,從顯卡建議清單的價位看來,從三千元的等級就直接跳到六千起跳了,中間四~五千元則是沒得選擇。理論上還會有中間價位的650/660(/660Ti)這個產品,不過目前還沒看到市售品,據說八月中旬開始陸續發表。有謠言指出,屆時 550/560 將停產並降價。

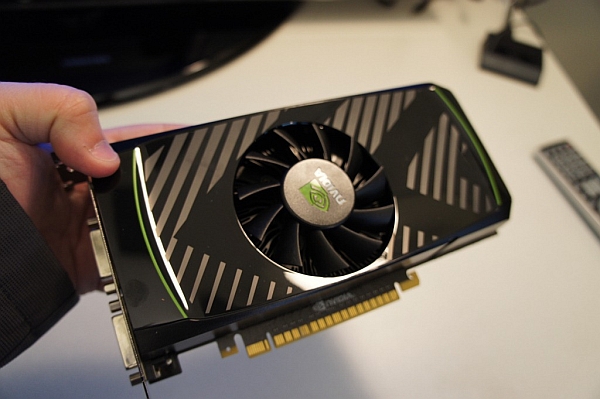

geforcegtx550ti_dh_fx57

(謠言傳說中的 GTX 650 間諜照,公版配置 DVIx2 + HDMIx1,1GB DDR5,等級約為四千元的 AMD Radeon HD 7770,屆時550/560將停產並降價出售...來源 www.donanimhaber.com)

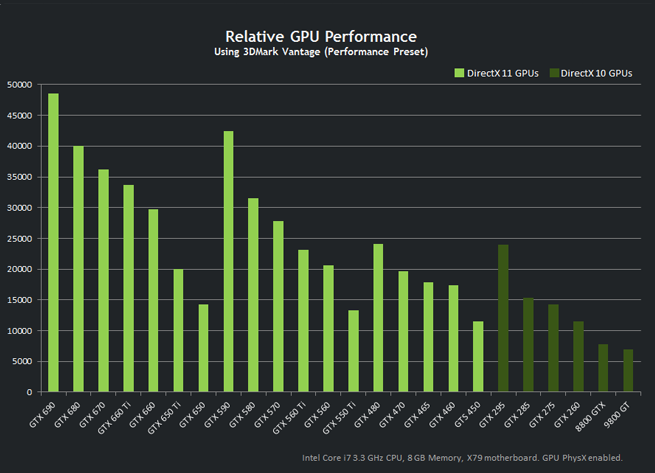

lineup

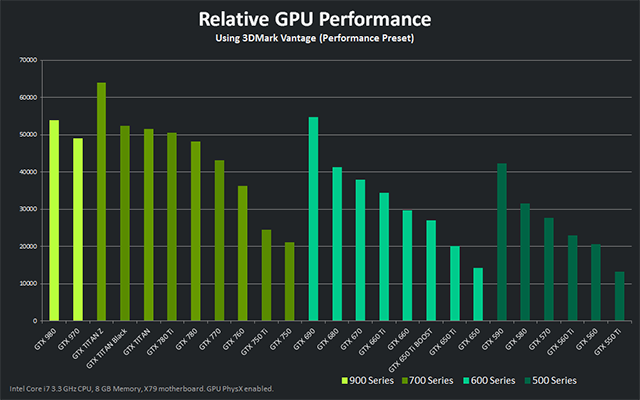

GeForce_lineup

圖片來源:http://www.geforce.com.tw/

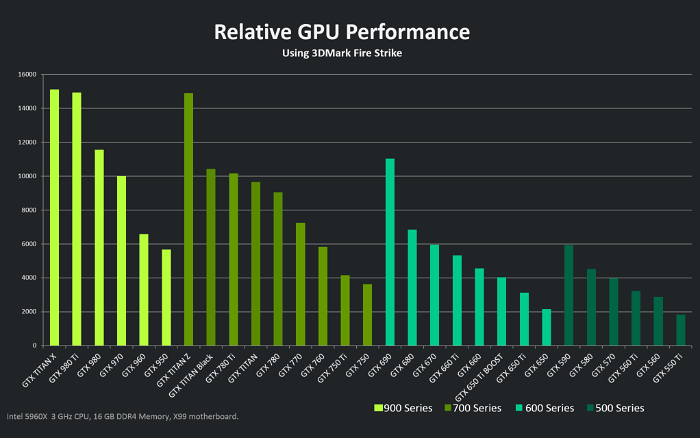

GTX950

http://www.geforce.com/hardware/desktop-gpus/geforce-gtx-titan-x/performance

http://www.geforce.com.tw/hardware/desktop-gpus/geforce-gtx-950/performance

IMG_9238

(AMD Radeon HD 6870分數約在19xxx,約與 GTX 560/AMD Radeon 7790/650 Ti 相當)

650TIB_7790_650

FF14ARR

Kepler-1

註:上表中代號 GK106 的開普勒 (Kepler) 產品 (GTX 650Ti/660) 是最晚推出,10.8.2 以前有人反應驅動時不太順利,直到 10.8.3 才正式納入支援。另外,變色龍驅動Kepler 顯卡時,org.chameleon.Boot.plist 須調整為 GeaphicsEnabler=No 。

WIKI百科:NVIDIA顯示核心列表

(2019.01.01):macOS 10.14 以後已不再支援 NVIDIA Maxwell 以後的顯卡,黑蘋果用戶還是選擇 AMD 顯卡吧!

3.主機板

一直以來,技嘉的主機板多半是黑蘋果論壇推薦採用的品牌,這情況很耐人尋味,好像技嘉似乎有在默默支持般(我亂猜的),主要原因是技嘉主機板支援 OSX 原生電源管理,意味可使用最少的修改 Kext 就能高度相容穩定的運作。推薦清單除了清一色都是技嘉主機板之外,音效也全都是 Realtek ALC8xxx 的晶片,使用威盛 VT2021 音效的主機板全都榜上無名,因為 OSX 作業系統並不支援 VT2021 的原生驅動。

採購建議雖然列出了七款,但查詢之後發現台灣的市場只買得到四款,分別是 H77-DS3H(29xx元)、Z77-DS3H(36xx元)、GA-Z77X-UP4-TH(69xx元)、GA-Z77X-UP5-TH(89xx元)。其中 Z77-DS3H 與 H77-DS3H 規格幾乎一模一樣,只差在 Z77 可以超頻 K 系的 Ivy Bridge CPU。

GA-Z77X-UP4-TH 則是最近才上市的主機板,支援 Thunderbolt,音效晶片 ALC892 也用得比其他推薦的兩款好一點。()

(2012.10補)GA-Z77X-UP5-TH 終於在10月時在台上市,除了支援 Thunderbolt,音效晶片 ALC898 也是目前 OnBoard 音效卡中最高檔的。在 Tonymac 的相關討論中,這款是目前用戶回饋相容性最好的板子。可惜它的外掛 WIFI + 藍牙模組,並未被 OSX 支援。

另外我把 Raid 的支援也列出來。 內建 Marvell 88SE9172 SATA RAID Controller 的主機板,查了一下論壇發現 OSX 好像有支援這顆晶片,可以將 OSX 安裝在這晶片組成的RAID 磁碟陣列上。

由於技嘉主機板的型號相當多,不在推薦名單上也不代表不能安裝 OSX,所以採購時稍加注意比較有線網卡( Intel 最佳,Realtek 次之,Atheros 則需注意是否有新版 AR816x 的問題)、音效卡( ALC8xx )等規格細節即可。原則上技嘉主機板只要能避開 VIA 音效的產品,照預算選擇自己需要的就行了。而技嘉賣到國外或大陸的板子,大多是比較偏高規的產品,做法跟 HTC 有點雷同...

其他品牌的主機板也並非不支援,像華碩也有不少板子也號稱 100% Works,不過討論資源的集中性稍微差了點(找資料需多花點功夫),相容性的問題可能也相對多了點。論壇上最常看到的是休眠喚醒與 CPU 的 Step Speed 運作不正常,OSX 安裝完成之後得再安裝一些第三方(非原廠)另外提供的修正驅動,或是得冒險使用修改過的 BIOS 解決相容性的問題,風險較高。而這些修正驅動有些是直接閹割掉原有的功能或機制,才能確保黑蘋果穩定不當機,這樣就失去了某些意義了。




三、總結

從推薦清單內容並考量台灣電腦零售市場的實況,會發現黑蘋果硬體能採購的對象其實並不多。(可正常穩定運作,不是只有裝起來體驗OSX操作的程度)好記一點的口訣,稱之為「ING」採購原則:Intel(cpu),nVIDIA(GPU),Gigabyte(主機板)

最後總整理一下。

最經濟:i5-3570K + GA-H77-DS3H,直接使用 HD 4000 內顯,再搭個記憶體/硬碟/機殻/POWER/10.8作業系統,差不多一萬六.七左右,兩萬內一定可以搞定。

不過既然是"K"系可超頻的CPU,多花個幾百元用 Z77-DS3H,再來超頻一下(聽說能超到跟 3770 差不多效能),C/P值會高很多。

(2012.09.12補充):內搭 HD4000 的 i3-3225 於2012年九月上旬上市,約45xx元台幣,黑蘋果已有更廉價的組合為 i3-3225 + H77-DS3H。

註:技嘉9月起陸續更換 H77/Z77-DS3H 的 PCB 版本為v1.1,須安裝 MultiBeast 5.2 內的 Shailua's ALXEthernet v1.0.2 驅動。

最強大:大概就是i7-3770KGA-Z77X-UP4-TH,然後再配一張貴到吐血的 GTX 680。OSX 原生支援的各種功能,包含想體驗超高速 Thunderbolt,也全都有了。大概是除了Apple 原廠的 MAC Pro(一台八萬起跳,只有CPU強)之外,效能最強的 MAC 電腦,用到好五萬以內也能搞定,也是相當划算。(或是 GA-Z77X-UP5 TH,這已經是1155腳位攻頂的黑蘋果主機板了)

至於 GTX 550Ti/560Ti,畢竟已經上市一年了,若顯卡預算在四五千元且不急的話,就先用內顯或舊顯卡撐一下,或是等650/660上市(現已上市),再決定撿便宜或是買新產品。


四、CustomMac mini

(2012.10.11)補充:Tonymac 日前新增CustoMac Mini 2012建議清單,重點條列如下:

CPU:Intel Core i3-3225,約45xx元

MB:GA-H77N-WIFI (約39xx元)/ GA-Z77N-WIFI

顯卡:CPU內建HD 4000

機殻:BitFenix Prodigy(約24xx元)

無線:TP-Link (TL-WDN4800)

說明:

1.由於以 Mac mini 為參考,所以建議的機殻與主機板都是 mini-ITX 尺寸,這部分雖然稍貴了點,但整組組裝起來還是可以控制在一萬六.七內。

不過,以一台 2012 年 Mac MINI 已經便宜到兩萬有找的情況(i5 Mobile 型 CPU,約等同 i3 Desktop 型 CPU,並支援藍芽/無線網路,只是 RAM 小了點,但 RAM 可自己便宜升級),組一台 CustoMac Mini 其實並不划算。去買台 Mac mini 然後花個一千多升級 RAM,不會比裝一台黑 mini 貴多少,但爽度絕對比黑 mini 好很多(更小,更輕,更安靜,更穩定,省電,鋁殻質感爽度超高)。萬一用不慣 OSX,用 BootCamp 安裝 Windows,它就是一台標準的 Windows 個人電腦,照樣擁有輕、小、安靜、穩定、省電的優點。所以若想裝一台小 OSX PC 來用,建議直接買 MAC Mini 回來使用就行了,別消耗這些精神搞台 mini-ITX 的黑 mini 回來折磨自己。

2.由於 OSX 並不支援主機板上隨機出貨的 Intel 無線網卡,所以 Tonymac 目前建議的方案為另外安裝 PCI-e 無線網卡 TL-WDN4800,可惜台灣買不到。查詢了一下,淘寶上似乎有蘋果原廠的mini-PCIe無線網卡,且符合「半高」的尺寸,所以這個問題應該不算難解。不過一旦更換無線網卡之後,是否對 Intel WIDI 功能造成影響不得而知。選購時請注意這個問題。

半高 mini-PCIe 無線網卡可參考下面這篇文章:

[Guide] Airport - Half Mini PCIe


五、補充:藍芽棒資訊

OSX 系統支援多種藍芽棒,大部份插上去都能夠自動啓用。不過蘋果的 MAC 電腦也大多內建藍芽,有些 OSX 功能會綁定特殊規格才能啓用,所以外掛的藍牙棒支援也有程度上的差別,整理如下:

1.我個人用的:BT-MicroEDR2, CSR晶片,便宜常見,連線穩定,唯一的缺點是不支援睡眠喚醒。已停產多年(從雜物堆中翻出來用的)。

2.A-Bo Kuo提供的資訊:Asus USB-BT21 迷你藍牙接收,支援完整 OOB,已停產。網拍偶爾會出現,得多找找。

3.WellWhole WED-210V4,採用與 MAC MINI 接近的晶片 BCM20702A0,理論上可 OOB,但此產品在網友 Jerry Lee 與 Lionel Luthor 的使用經驗完全不同,詳見

http://benjenq.pixnet.net/blog/post/31158497  底下五樓以後的相關討論。

(2013.01.28更新)基於上述正反兩方經驗,日前到台南某店家購入這支嘗試,結果發生OSX 10.8.2無法辨識的情況,症狀是插上去無任何反應,不然就是藍芽燈號閃個幾秒連線之後罷工。拿回店家用它們的PC(Windows7)測試發現是產品瑕疵,店家允諾換貨但當下我就決定退貨不買了。幾天後還是心一橫,又到 PCHome 買了這支(信用卡紅利折抵比較便宜),OOB 運作正常,可以睡眠喚醒,連線已不會偶爾瞬斷,也不再跟 WIFI(AR9380)的訊號打架。

所以有的說可以,有的說不行,我個人猜測不能用的原因,應該是產品瑕疵,因為我都遇到了...


六、無線網卡:

查到的資料如下:(資料來源網址

PCI-Express:
Atheros AR5BDT92 (Atheros AR9280 chipset)

Mini PCI-Express (Half-Size): (即所謂的「半高」規格,可用來取代 GA-H77N-WIFI / GA-Z77N-WIFI 內建 mini-PCIe 無線網卡)
Atheros AR5B93
Atheros AR5BHB92
Broadcom BCM94322HM8L

Mini PCI-Express (Full-Size):
Atheros AR5BXB92
Broadcom BCM94322MC
Atheros AR5BXB112 (using in iMac since may 2011) -- 我使用的是這張,詳見介紹文:「黑蘋果啟用無線網路(AR9380)」


七、後記

有很多人先前並沒有真正使用過 OSX 作業系統,在一聽到「有非正規的方式」將 OSX 安裝在 PC 上,於是一股腦地投入黑蘋果的安裝工程,然後遇到一大堆問題,碰了一鼻子灰,導致對 OSX 產生龐大的負面觀感:OSX 相容性差、穩定性差、不易維護操作、封閉...。

不過,如果你用的是一台 MAC,這些難搞的問題 99% 都不會發生,MAC 買回家開機就能用。

在我起文「黑蘋果」系列文章,是希望以自身經驗,協助或分享「和我一樣是MAC用戶,想再裝一台 OSX 系統工作效益較高,且相對便宜之個人電腦」的用戶,而不是提供一個「讓非 MAC 用戶也能使用 OSX」的資訊管道。

這點和許多「黑蘋果教學網站」的角度並不相同,所以有很多有用的相關資訊,我並不會去特別補完它,原因有很多而不贅述,也不用再問我怎樣去解決某些無解的問題。甚至於有網友突發奇想,透過網站關鍵字,人肉搜索到我本人的個人資料,像記者一樣冒失打電話進來「直接問本人最清楚」,這點讓我覺得不太開心。

蘋果公司極度強調其軟硬體高度整合才能達到最佳使用者體驗,所以 OSX 和 MAC 彼此幾乎是不可分割性,也就是說,OSX 作業系統是設定僅可安裝在 MAC 電腦上,將 OSX 安裝在非 MAC 電腦上就不可能達到 100% 無痛完美安裝,這和 Windows 作業系統強調可安裝在所有的個人電腦上有很大的差異。既然非 MAC 機器並非設定的目標,安裝時一定會遇到若干的問題,這點請務必先了解。

基於「軟硬體整合」這個原則,研究採購黑蘋果配備時,研究參考近幾代的 MAC 硬體配置是必要的功課,這樣才能「推估」會不會買到不合用的周邊零件,所以也不要再問「我買的 OOO 能用嗎?」之類的問題。蘋果不支援的硬體,MAC 電腦從沒出現過的規格,或是週邊設備廠商沒標示對 MAC 的支援,爬文也找不到資料或是無相關討論者,就不要特別冒險去花時間嘗試,儘量以原生支援的硬體為採購原則就對了。

總之,天底下沒有白吃的午餐。或許可以用比較少的成本支出組一台效能不錯的黑蘋果機器,但問題除錯也會花掉不少時間與精神,或是犧牲掉某些 MAC 才有的好處,整體換算下來不一定划算。

所以了,若您沒用過 MAC 與 OSX,別為了只是想玩玩看 OSX 而去搞黑蘋果,然後遇到一大堆奇怪的問題而顯得灰心並四處求救,倒不如直接買一台正統的 MAC 回來玩會更好,那才是真正 100% 體驗 OSX 作業系統的方式。


八、CP效益(2016.02.26 補充)

人說~電腦用得好好的,為何要刻意搞個「黑蘋果」來折磨自己呢?2012 至今黑蘋果二號已經用了三年多,截至目前為止,絕大部分的黑蘋果問題與修正都已經趨近完善,Mac App Store / iCloud / Handoff (Continuity) / AirDrop / iMessage / Facetime / Find My Mac / HDMI Audio / AirPlay (使用內顯) / QE+CL ... 等功能全數運作正常,跟 iMac 2012 Late 白蘋果幾乎沒什麼差異。硬要挑出個不同之處,大概只剩黑蘋果的 Thunderblot 不能像白蘋果的即插即用的差別罷了。現在回頭來紀錄與精算,究竟這些日子為黑蘋果所付出的金錢跟時間,是否能符合當初的期待?

首先是我的黑蘋果二號硬體配置,歷經三年多來的變更配置,和原始二號機不太一樣了,配置的成本也有變化。

裝置名稱 型號 價格 (NT$) 備註
CPU Intel® Core™ i7-3770 3.4 GHz (8M Cache, up to 3.90 GHz) 9,100
主機板 技嘉 GA-Z77X-UP4 TH 6,700
記憶體 美光 Ballistix 8G DDR3-1600 (PC3-12800) x4 5,196
顯示卡 技嘉 GV-N670OC-4GD  9,900-780-(售 3200)
微星 N770 TF 4GD5/OC 4,500
微星 N780 3GD5 4,500
10,420 2016.06.13 售出
2016.06.09 購買二手
2016.06.28 購入 GTX780
機殼 Yama 宇宙光III 1,200
電源 Be Quiet Straight Power E10-800W 4,500
SSD硬碟 Plextor M6S 128G x 2 3,822
  Plextor M3 256GB 6,590
  OCZ SOLID 60G 1,290
Raid 卡 HighPoint Rocket 644L 2,880-368
無線網卡+藍芽 BCM94369CD 1,594
光碟機 ASUS BW-12B1LT 3,007
USB 擴充 USB 2.0 多合一 3.5吋讀卡機 398
  USB 3.0 5.25 吋前檔 499
其他 SATA 線 300
  PWN風扇 330x2+210 870
合計   58,039



最初採購黑蘋果二號機時,是以當年的 iMac ( 2012 Late 27 吋) 客製化頂規為參考,用它來做比較。

iMac-2012Late-27

2012 Late 27" iMac 基本款的價格為 NT$ 63,900 元,必須再選配升級到頂規與黑蘋果同級。由於選配的歷史官網已經不可考,價格只能概估,大致為:CPU(選 i7-3770 約 +9,xxx ),記憶體(32G 約 +15,xxx),顯示卡( 最高 GTX 680MX 約 + 10,xxx),SSD (約 + 6000) ,升級後的價格概估是 105K,

不過 iMac 本身就包含了一顆高檔的 2560 x 1440 IPS 螢幕,Apple 的官網價格是 NT 34,900 元,扣除螢幕後約 70K,與黑蘋果二號 NT 56,698 元的價差約在 14K。

省下的 14K,若以一般月入三萬來計算,相當於10天至半個月的工資。認真說來,這差距真的不大,因為這代表著付出不少額外的時間與精神學習黑蘋果相關技術,以及必須自行承擔機器罷工的風險與問題排除。例如一旦休眠不起導致的工作損失,這是白蘋果在正常情況下不會發生的。

所以到底值不值得組裝黑蘋果呢?就看這價差要以什麼方式跟內容來計算了。若是以採購高效率 + 高相容性為目標,這價差「或許」是值得的。

但若只是拿來玩玩 OS X,我的建議是:還是免了吧!

arrow
arrow

    benjenq 發表在 痞客邦 留言(219) 人氣()
